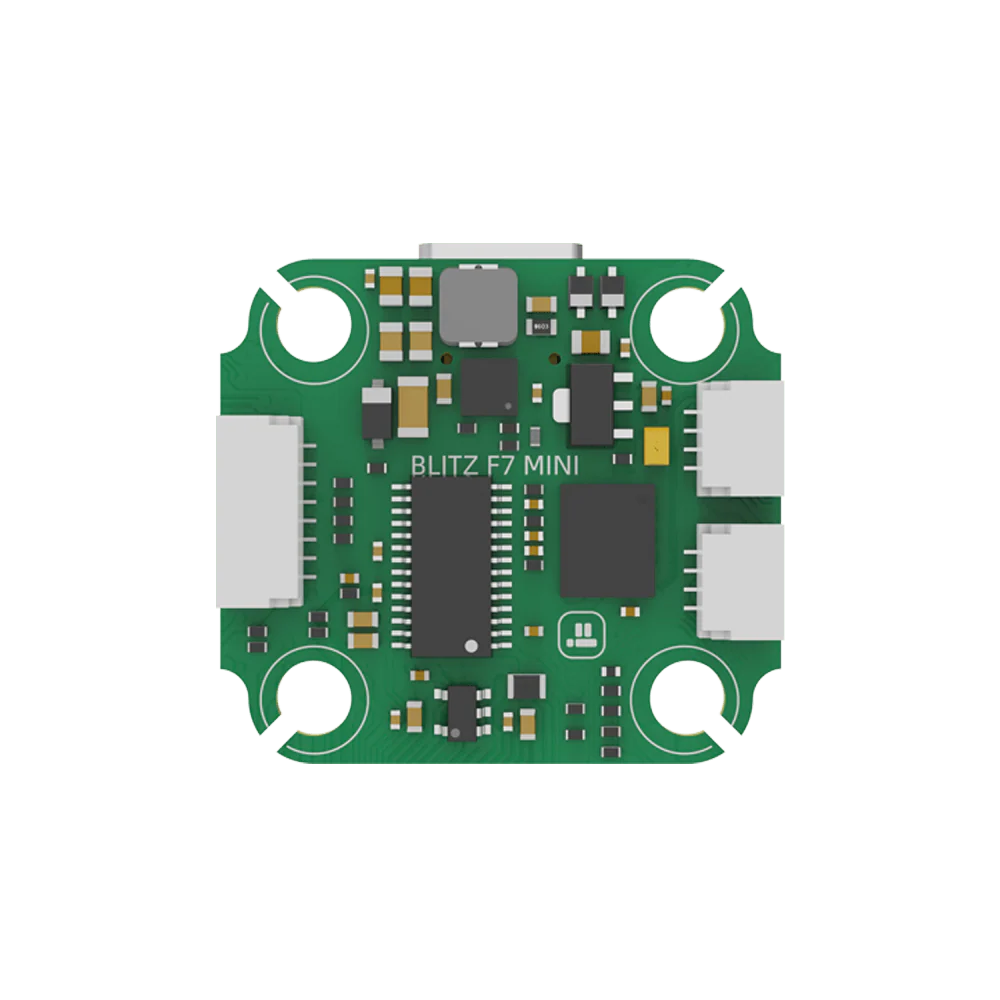

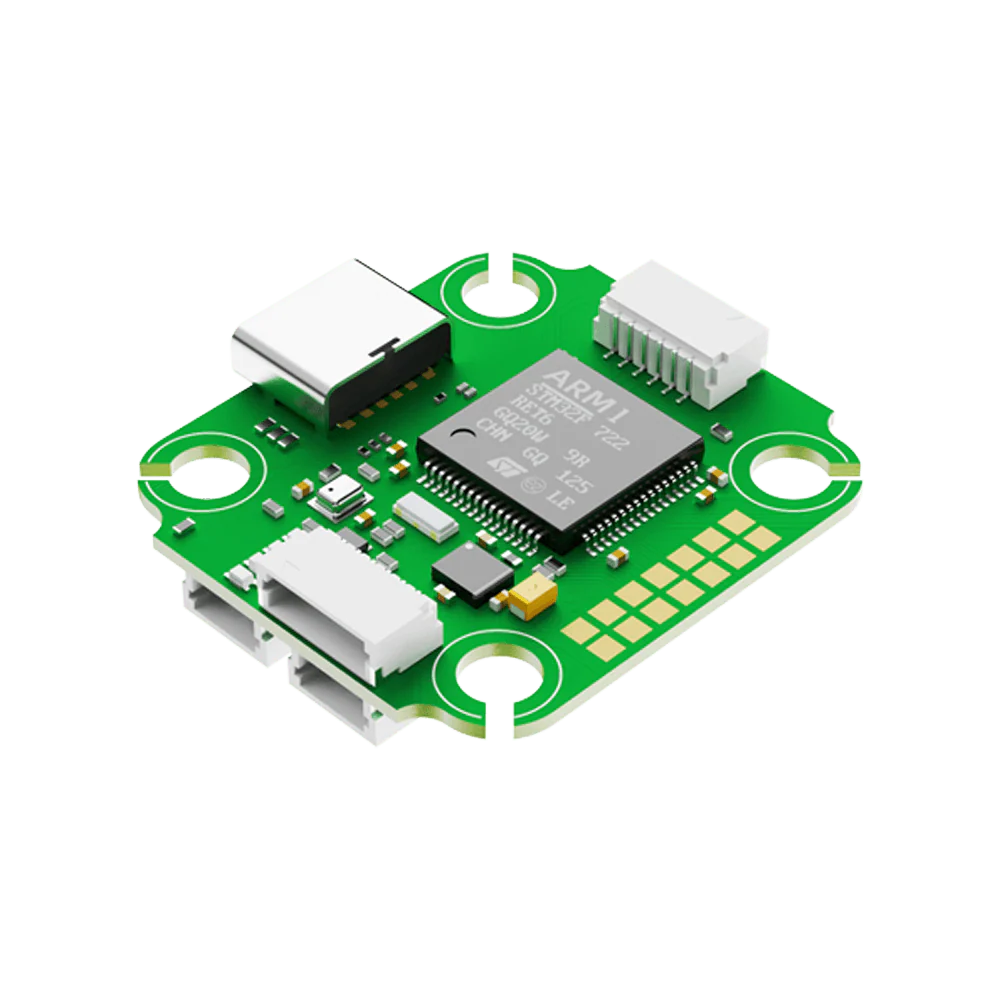

BLITZ Mini F7 V1.2 Flugcontroller

Unser neuester BLITZ Mini Flight Controller, der in unseren iFlight BNFs verwendet wird. Ultra schneller F7 MCU für 2-6S Batterien. 20x20 Befestigungsmuster. Die perfekte Ergänzung für deinen neuen Frame. Verbessertes Schaltungsdesign, bessere Komponenten und geringeres elektrisches Rauschen! DJI HD VTX-Anschluss (Plug-and-Play / kein Löten erforderlich), FC-Anzeige-LEDs für visuelles Debugging, mit LC-Filter.



Spezifikationen:

MCU: STM32 F722

Gyro: ICM42688

Barometer: DPS310

OSD-Chip: AT7456

Flash: 8MB (Blackbox-Flash)

UARTS: 6

Motor-Ausgänge: 4x (SH1.0-Anschluss)

I2C seriell: SDA/SLA-Pads

Smartaudio / IRC Tramp VTX-Protokoll unterstützt

LED-Controller: Ja

Beeper-Pad: Ja

Firmware-Ziel: IFRC-IFLIGHT_BLITZ_F722

Montagemuster: 20x20 mm / 4mm PCB-Lochdurchmesser, Silikon-Durchführungen für M3-Schrauben

Abmessungen: 30,5x27 mm

Gewicht: 5g



Verdrahtungsvorschläge:

UART 1 für VTX HD / Analog

UART 2 für einen Empfänger

UART 3/4/5 für GPS oder andere Sensoren, die einen seriellen Anschluss benötigen

UART 6 für ESC-Telemetrie



Schaltplan:

https://drive.google.com/drive/u/1/folders/17Uf67I6ER_z-otviR0I7tSqO31W7S553

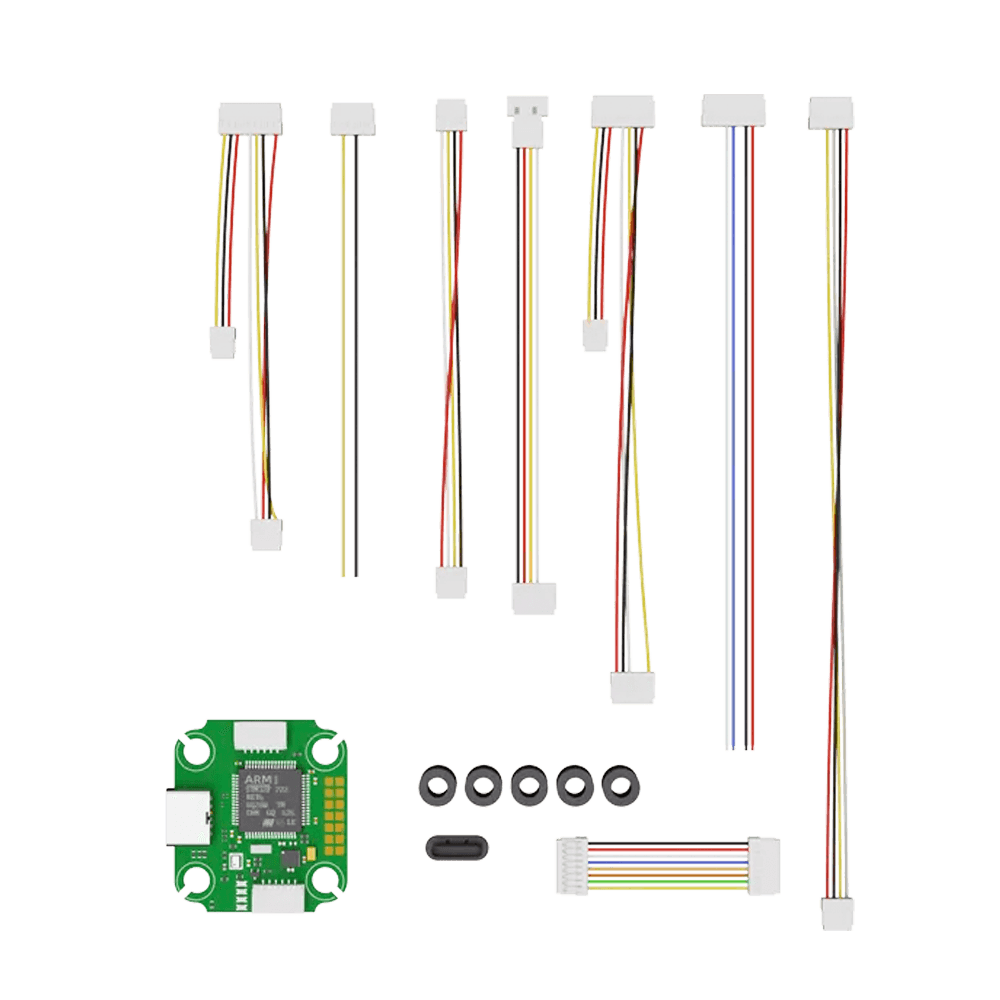

Packliste:

1 x BLITZ Mini F7 V1.2 Flight Controller

1 x FC-Anschlüsse

1 x Silikon-Durchführungen
