ExpressLRS ELRS True Diversity Empfänger

Hinweis

Wenn du den Gemini-Modus nutzen möchtest, benötigst du einen TX, der den Gemini-Modus unterstützt.

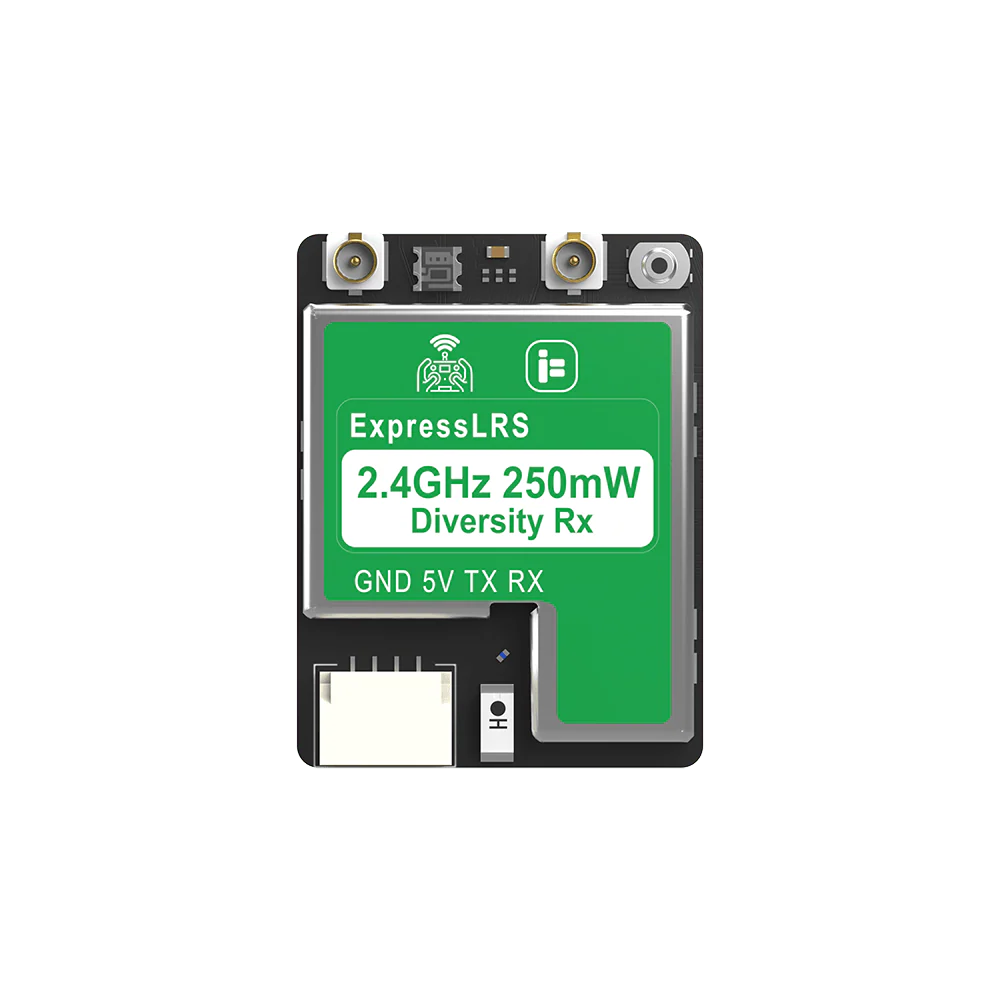

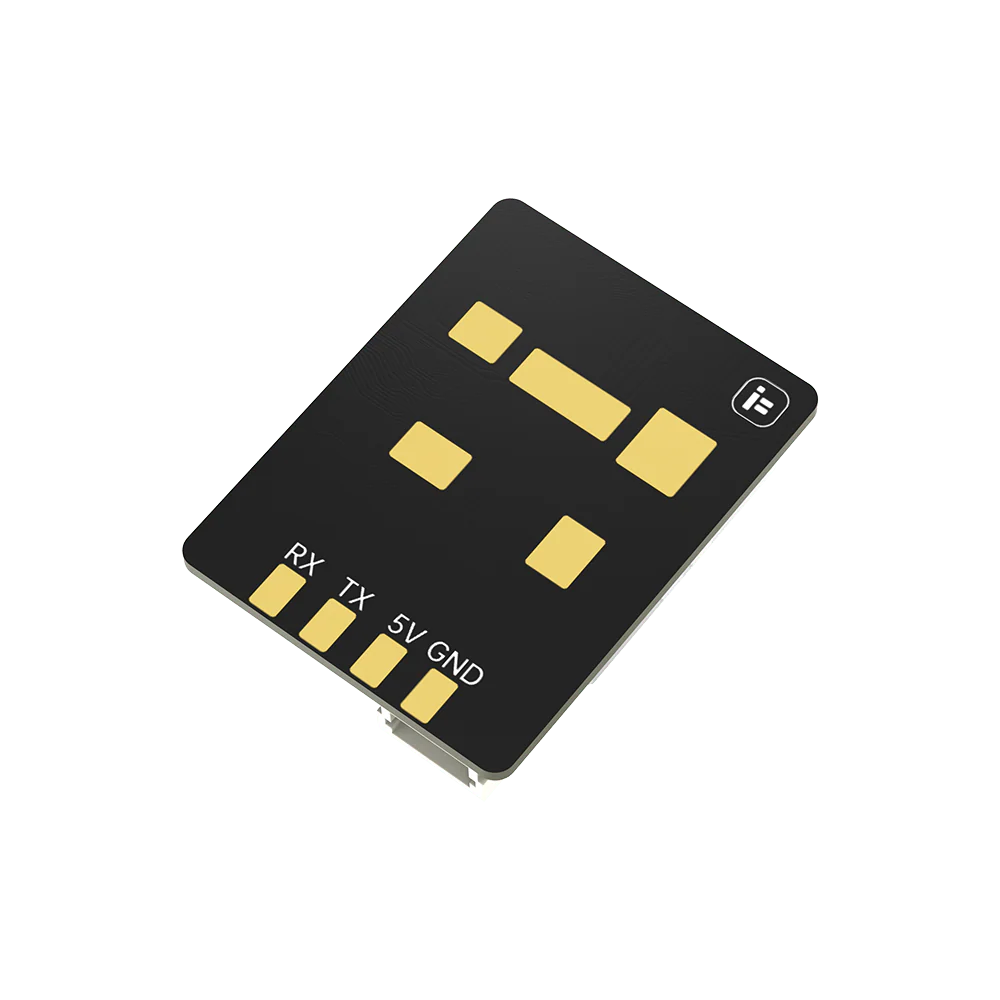

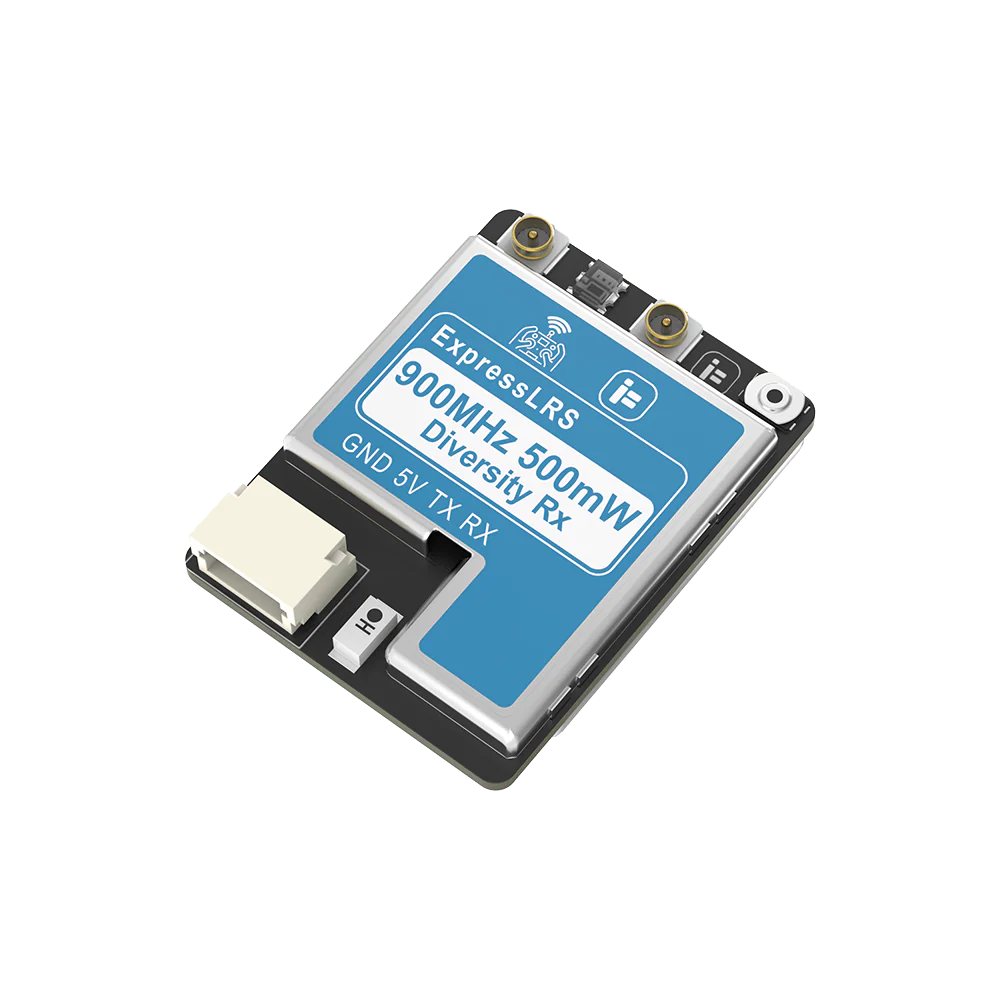

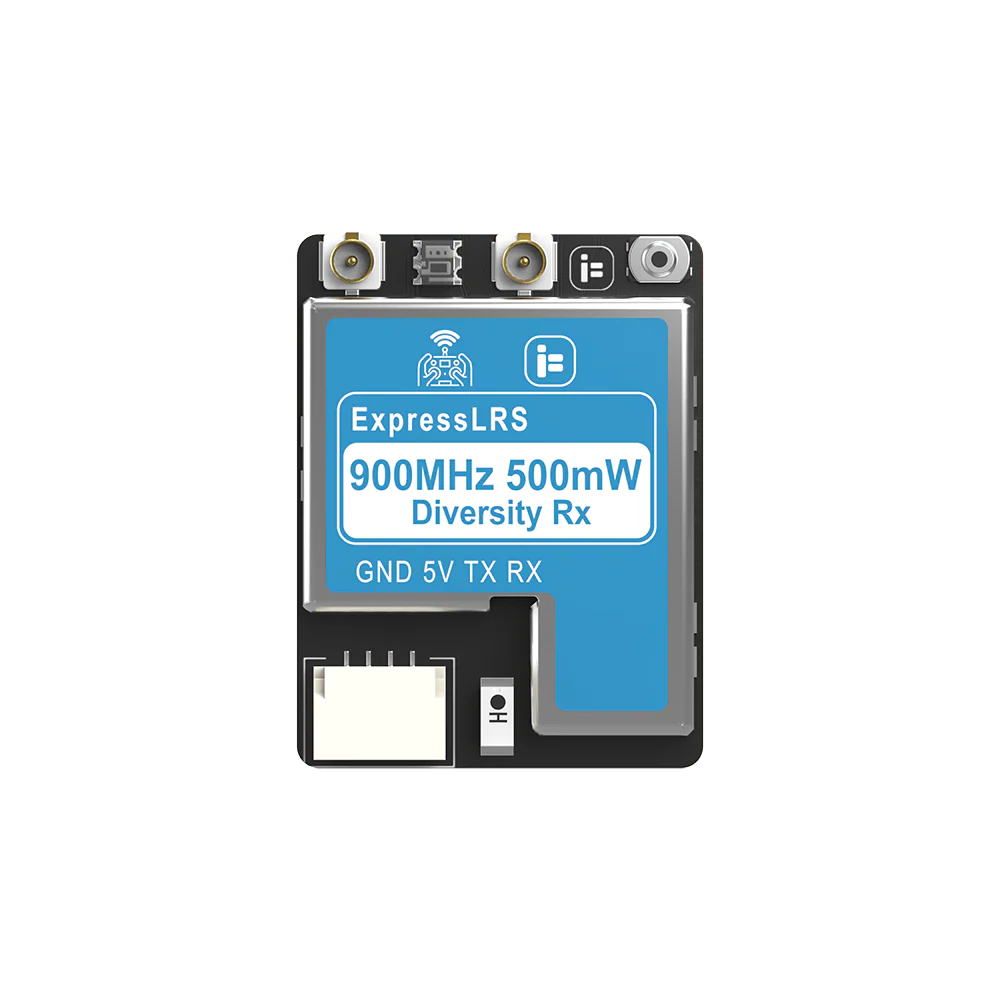

Der iFlight ELRS-Diversity-Empfänger ist ein echter Dual-Antennen-Diversity-Empfänger, der in enger Zusammenarbeit mit dem ExpressLRS-Team entwickelt wurde. ExpressLRS ist bekannt für seine Langstreckenfähigkeit, niedrige Latenz und leistungsstarke Telemetrierückmeldung.

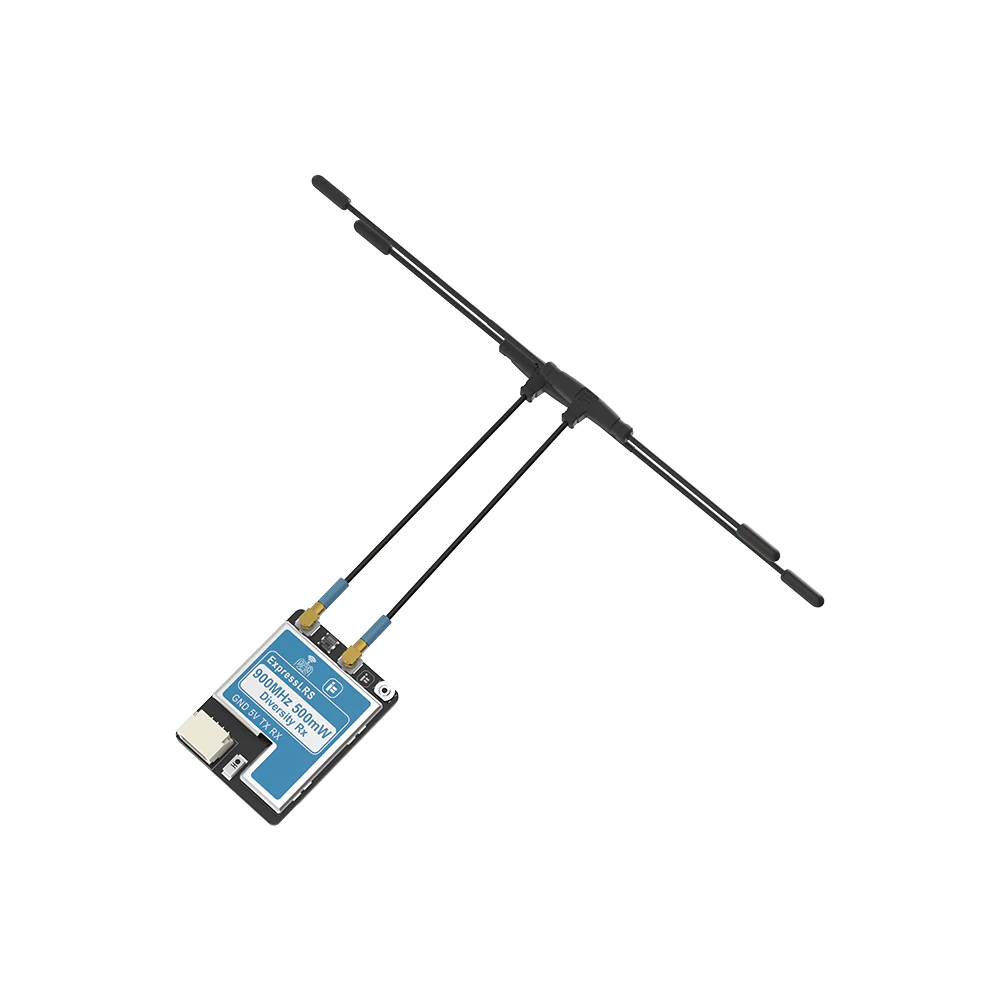

Der ELRS-Diversity-Empfänger verfügt über optimal platzierte Dual-Antennen mit Abschirmungen, was die Störfestigkeit erhöht, den Signalempfang erweitert und eine stabilere Verbindung im Vergleich zu herkömmlichen Single-Antennen-Empfängern gewährleistet.

Enthält einen TCXO (temperaturkompensierten Quarzoszillator), der Frequenzverschiebungen durch Temperaturschwankungen verhindert. Er erfüllt zuverlässig die Anforderungen für Langstreckenflüge, Luftaufnahmen oder FPV-Freestyle-Manöver.



Gemini-Modus und True Diversity-Modus sind kompatibel, für besseren Empfang

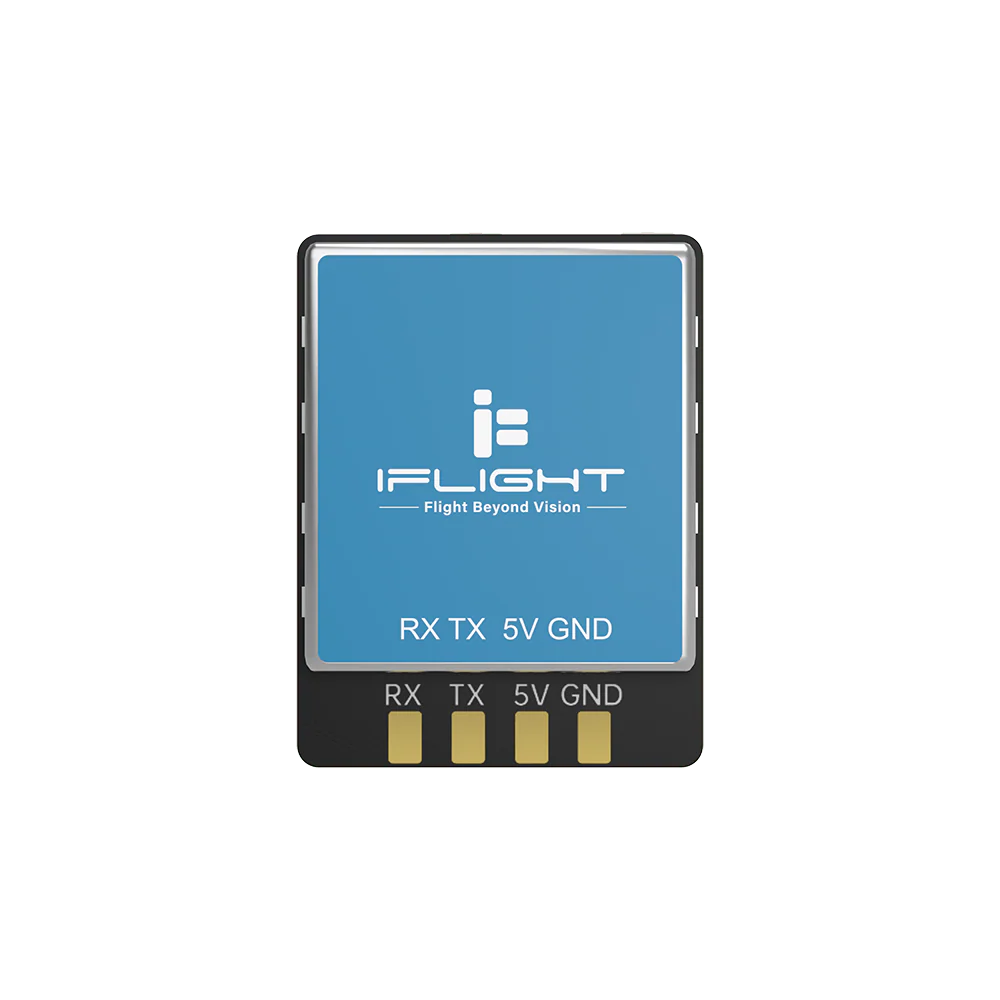

Integrierte Abschirmungen schützen elektronische Komponenten und verbessern die Störfestigkeit.

Neu aufgerüsteter temperaturkompensierter Quarzoszillator (TCXO), weniger Paketverluste, hohe Frequenzstabilität

Bis zu 500mW (868MHz/900MHz) / 250mW (2.4G) Telemetrieübertragung, was zu stärkeren Telemetriesignalen führt und Ausfälle der Telemetrie deutlich reduziert.

Hochleistung auf 2400MHz oder 900MHz (900 / 868 Bänder verfügbar)



Achte darauf, die Antenne entfernt von leitenden oder magnetischen Komponenten (Carbon, Metall, Motoren) zu montieren.

Installiere die neueste Firmware und folge der ELRS-Community für Updates, Tutorials oder Beiträge.

Verwende iFlight ELRS-Empfänger in Kombination mit unserem Sender für maximale Performance! Wir haben vermutlich die beste Kristallfrequenzstabilität am Markt bei sehr geringer Frequenzabweichung erreicht. Weitere Informationen findest du in diesem Artikel. https://github.com/ExpressLRS/ExpressLRS/wiki/Crystal-Oscillator-(XO)-Frequency-Error



Sowohl das 900MHz- als auch das 2400MHz-Band bieten herausragende Performance und große Reichweite. Wenn du unsicher bist, was du wählen sollst, schau dir den offiziellen ELRS Long Range Wettbewerb an, um zu sehen, was bereits erreicht wurde. https://www.expresslrs.org/2.0/info/long-range/

Was kannst du erwarten? Aufgrund lokaler Vorschriften bietet die 900MHz FCC-Region eine bessere Performance als die 868MHz EU-Region. Das 2400MHz-Band funktioniert in jeder Region hervorragend und bietet eine höhere Paket-Rate von bis zu 500Hz. Dies ist kein gewöhnliches 2400MHz-Protokoll und kann mit nichts bisher auf dem Markt verglichen werden.



MCU: ESP32-Pico D4

Empfängertyp: Gemini/True Diversity

Firmware: iFlight 900MHz 500mW Diversity RX (868MHz/900MHz)

           iFlight 2,4GHz 250mW Diversity RX (2,4G)

Lua Script: iF 900 500mW GRX (868MHz/900MHz)

            iF 2G4 250mW GRX (2,4G)

Frequenzbänder: 868MHz EU / 900MHz FCC und 2,4GHz ISM

Telemetrie-Leistung: 100-500mW (20-27dBm) (868/900MHz)

                                50-250mW (17-24dBm) (2,4G)

Abmessungen: 24,3*18,5*6,5mm (868/900MHz) / 24,5*18,6*6,3mm (2,4G)

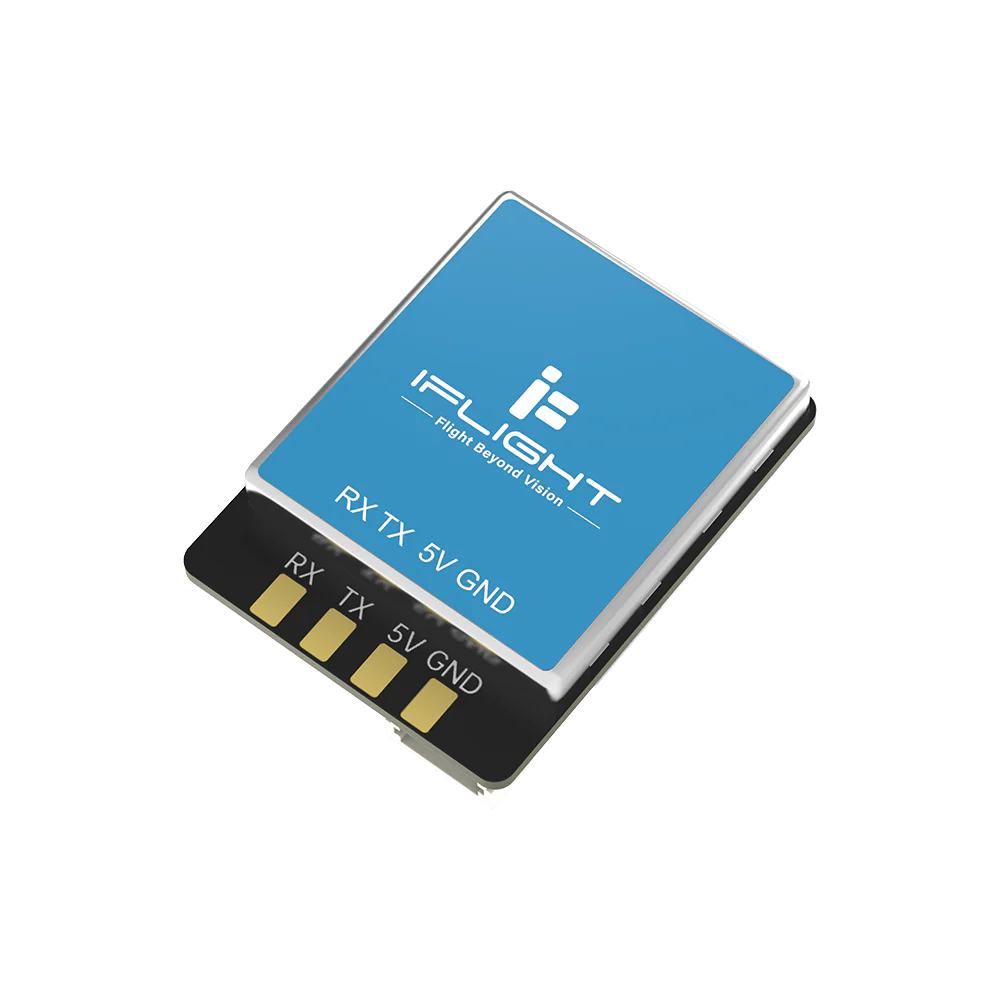

Protokoll: CRSF

LNA: N/A (868/900MHz) / JA (2,4G)

Gewicht: 4,2g (868/900MHz) / 3,3g (2,4G)



1 x ExpressLRS Diversity Empfänger

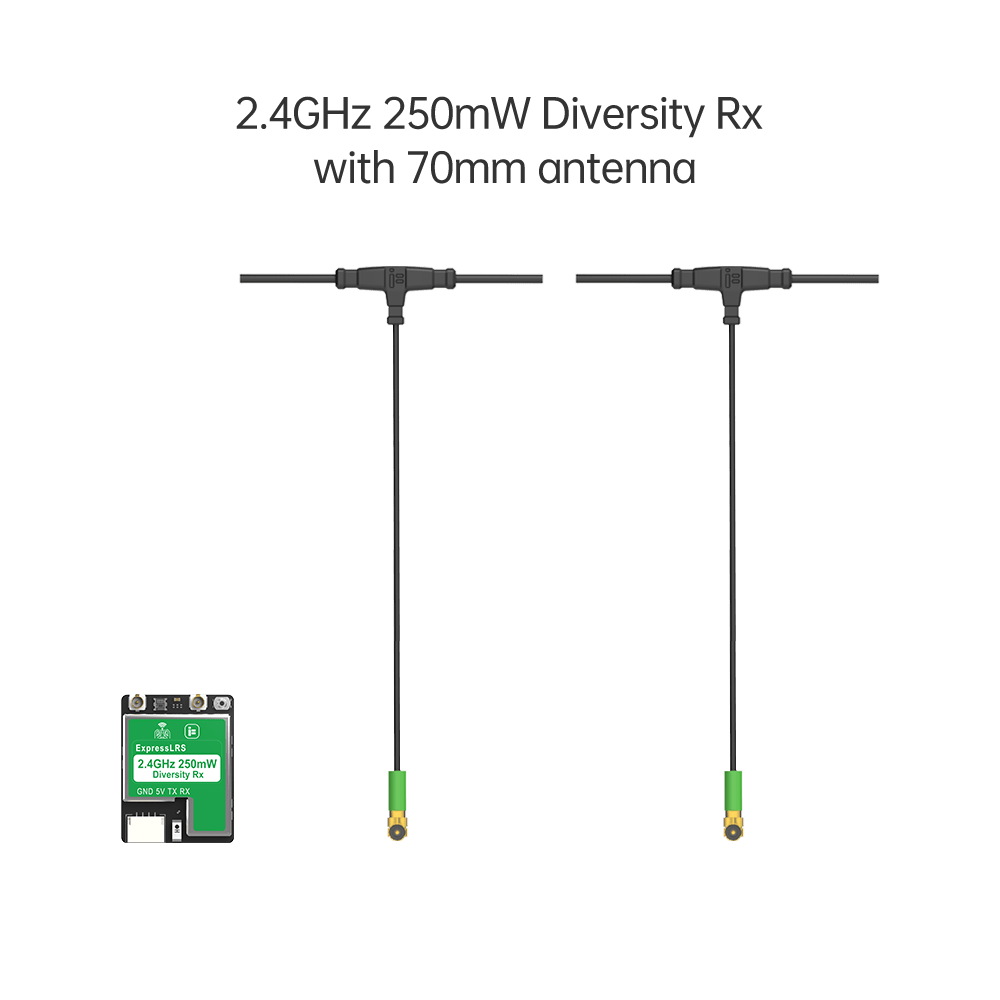

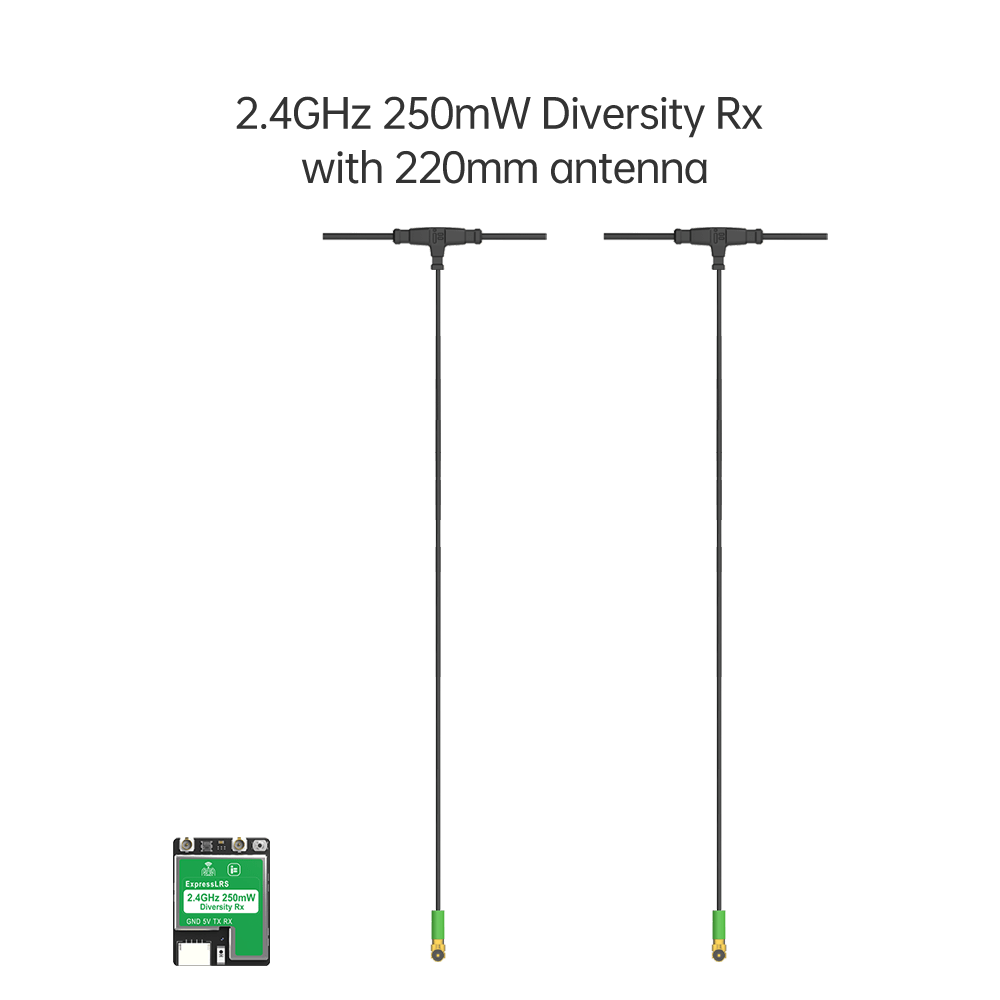

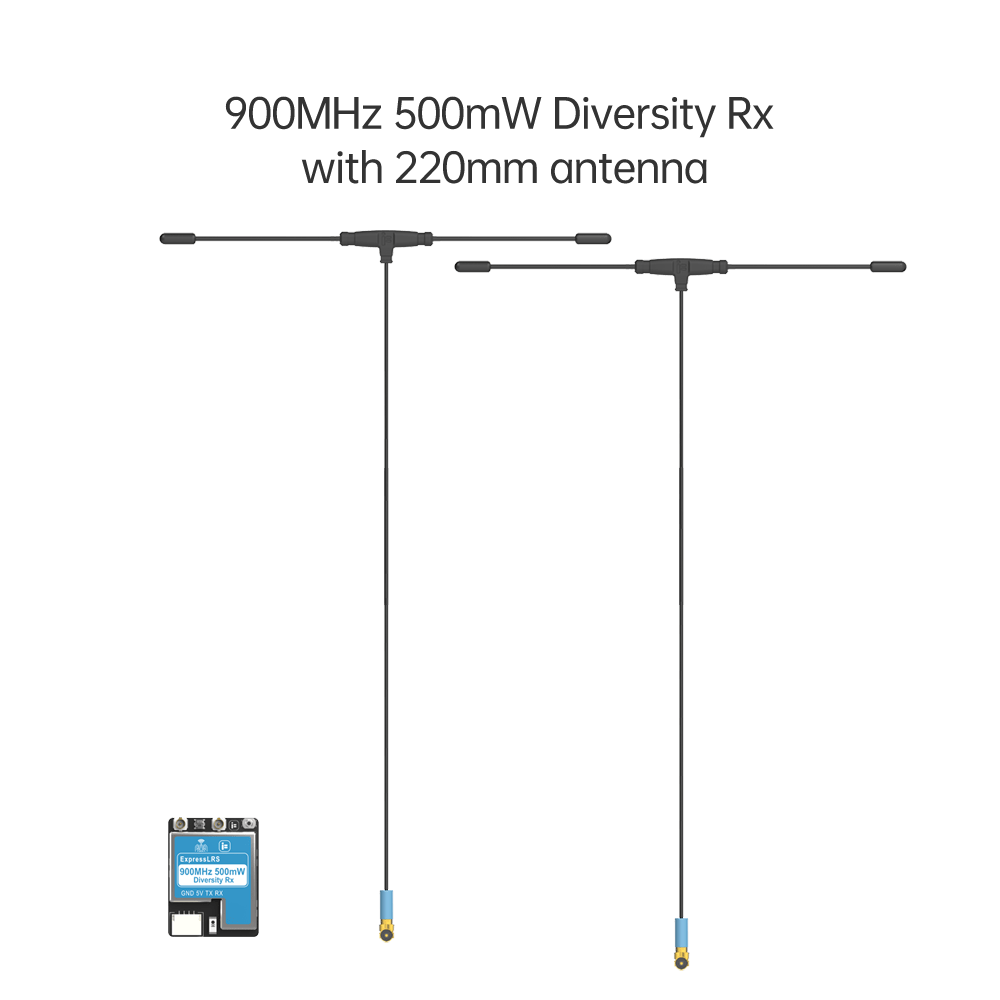

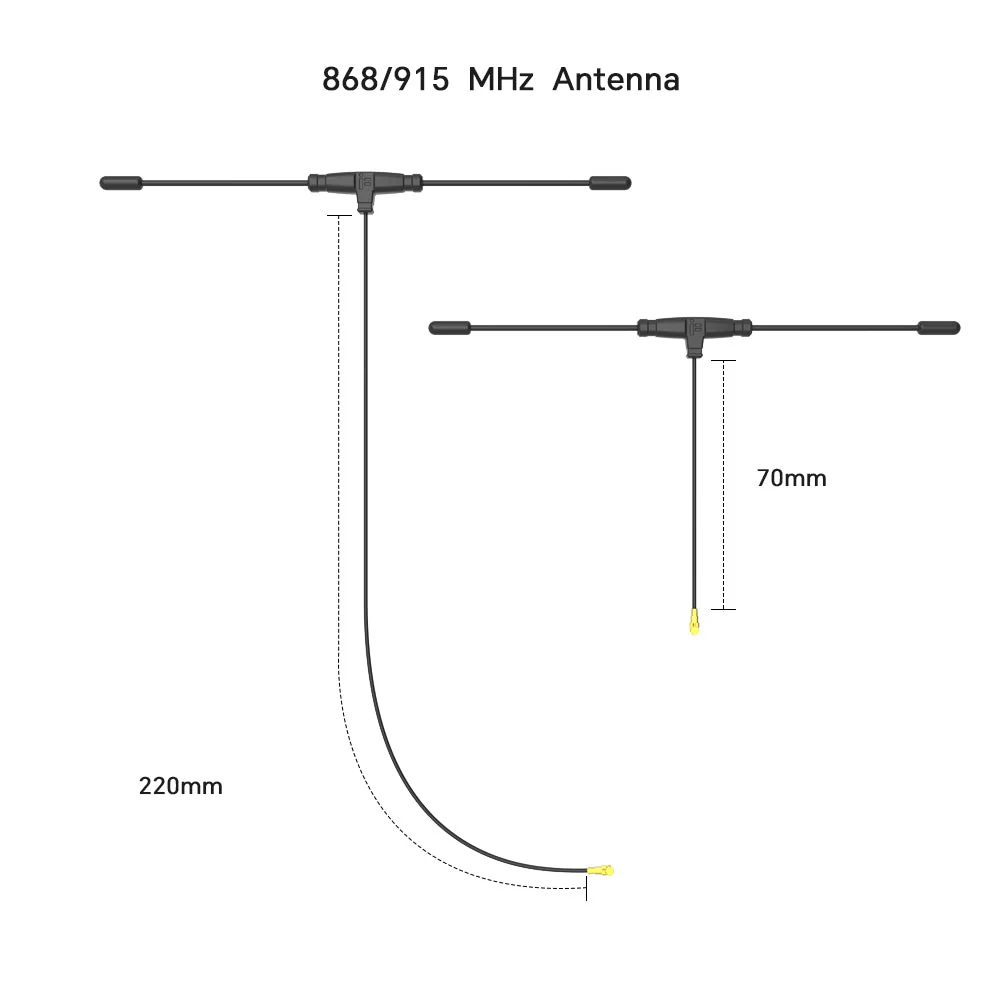

2 x Antenne
