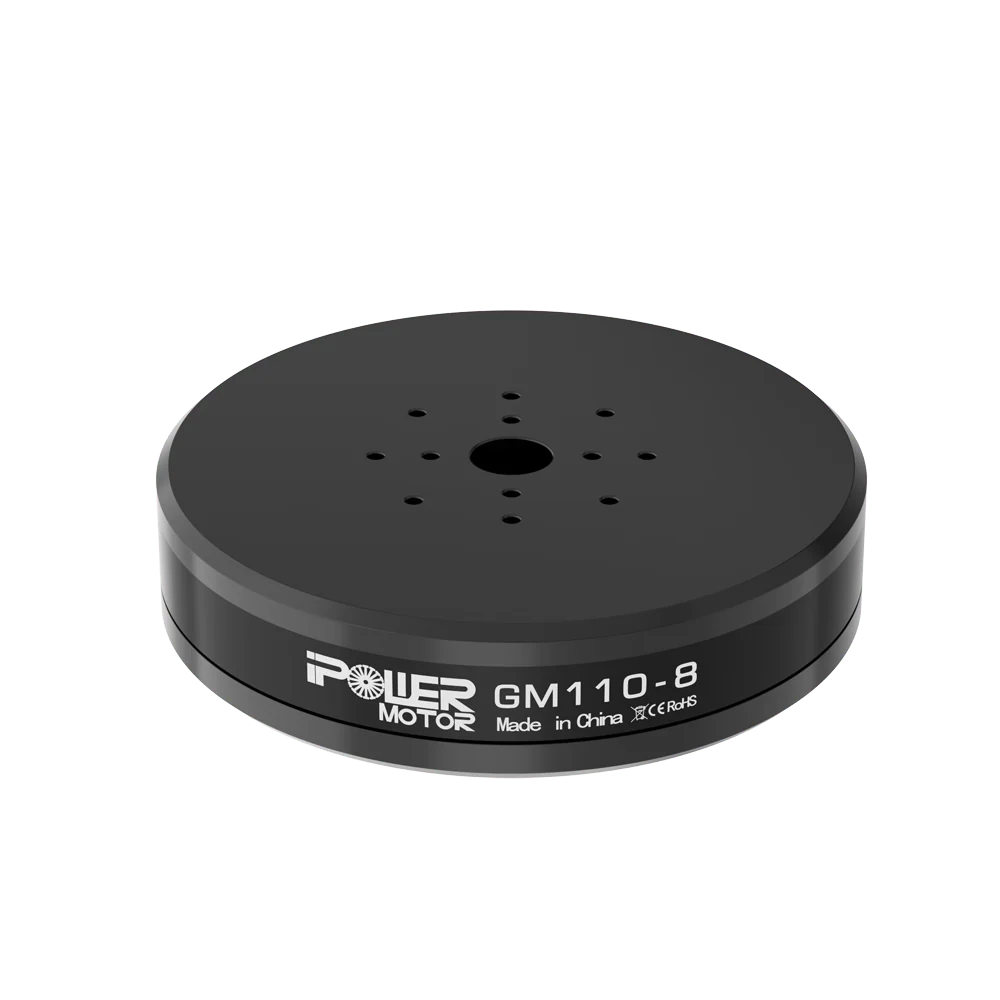

iPower GM110-8 Gimbal-Motor mit Encoder

Das Prinzip der Kamerastabilisierung mit bürstenlosen Direktantriebsmotoren: Tatsächlich ist ein Gimbal auf Basis von BLDC-Motoren einem herkömmlichen Gimbal mit Hobby-Servo sehr ähnlich.



Eigenschaften

Versiegeltes Gehäuse zum Schutz vor Staub und Schmutz.

Hohlwelle für Schleifring

Konfiguration: 24N28P, bietet mehr Drehmoment.



Spezifikationen

Modell: GM110-8

Motoraußendurchmesser: Ф110±0,05mm

Konfiguration: 24N/28P

Motorhöhe: 33,9±0,2mm (inklusive Encoder-Gehäuse)

Hohlwelle (AD): N/A

Hohlwelle (ID): N/A

Kabellänge: 610±3mm

Kabel AWG: #24

Motorgewicht: 610±3g

Kabelstecker: 2,5mm Dupont-Stecker

Leerlaufstrom: 0,09±0,1 A

Leerlaufspannung: 20V

Leerlaufdrehzahl: 125~139 U/min

Laststrom: 2A

Lastspannung: 20V

Lastdrehmoment (g·cm): 8000-12000

Motor-Innenwiderstand: 20,19Ω±5% (Widerstand variiert mit der Temperatur)

Hochspannungstest: DC500V 1mA @2sec

Rotor-Gehäuse-Rundlauf: ≤0,1mm

Drehrichtung (Wellenverlängerung): im Uhrzeigersinn

Hoch-/Tieftemperaturtest:

Hochtemperaturtest: 100 Stunden bei 60℃ lagern, danach funktioniert der Motor nach 24 Stunden bei Raumtemperatur wieder einwandfrei

Tieftemperaturtest: 100 Stunden bei -20℃ lagern, danach funktioniert der Motor nach 24 Stunden bei Raumtemperatur wieder einwandfrei

Maximale Leistung: ≤60W

Betriebsspannung: 4-6S

Betriebstemperatur: -20~60℃; 10~90%RH



Lieferumfang

1 x iPower GM110-8 Gimbal Motor

1 x AS5048A Encoder mit Aluminiumgehäuse
