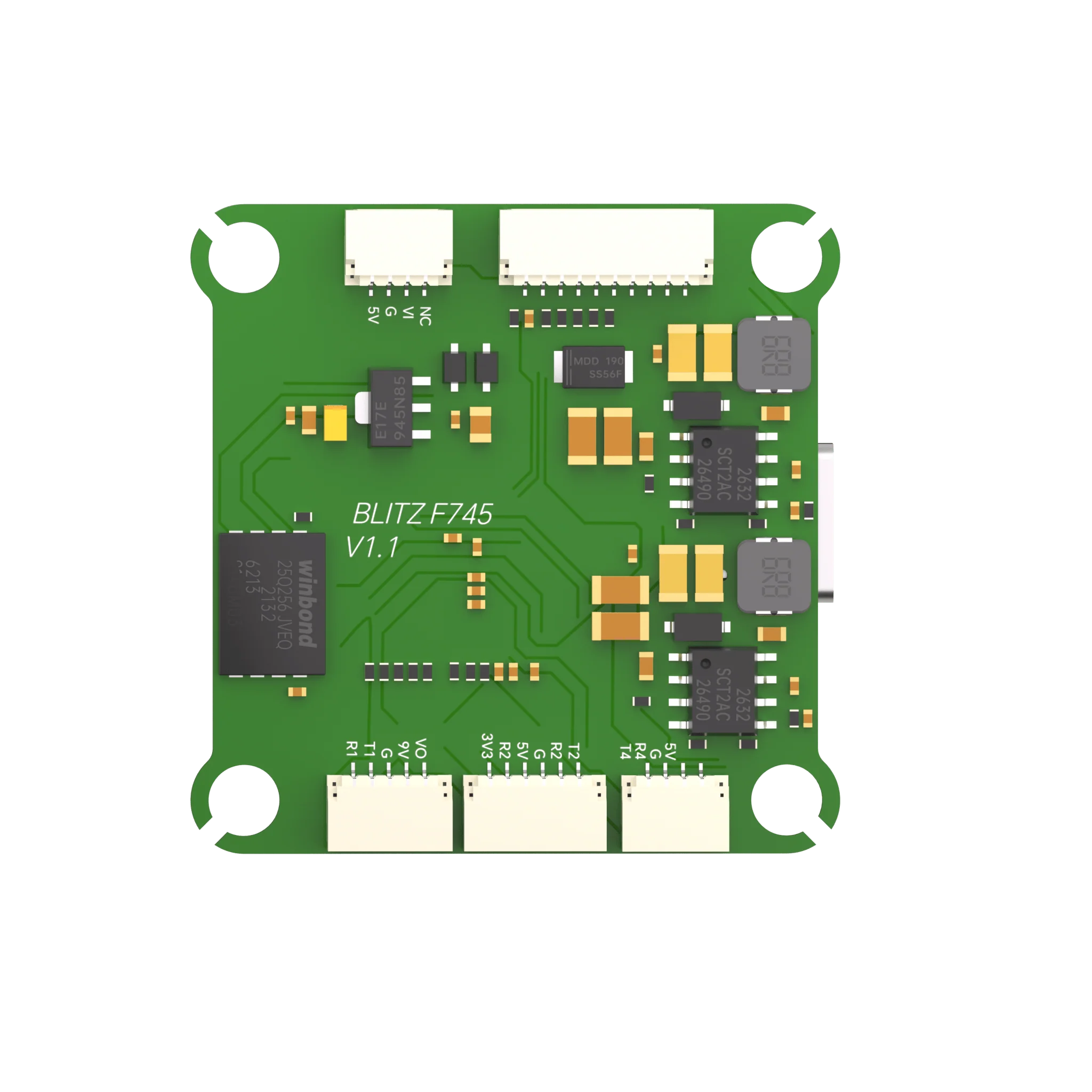

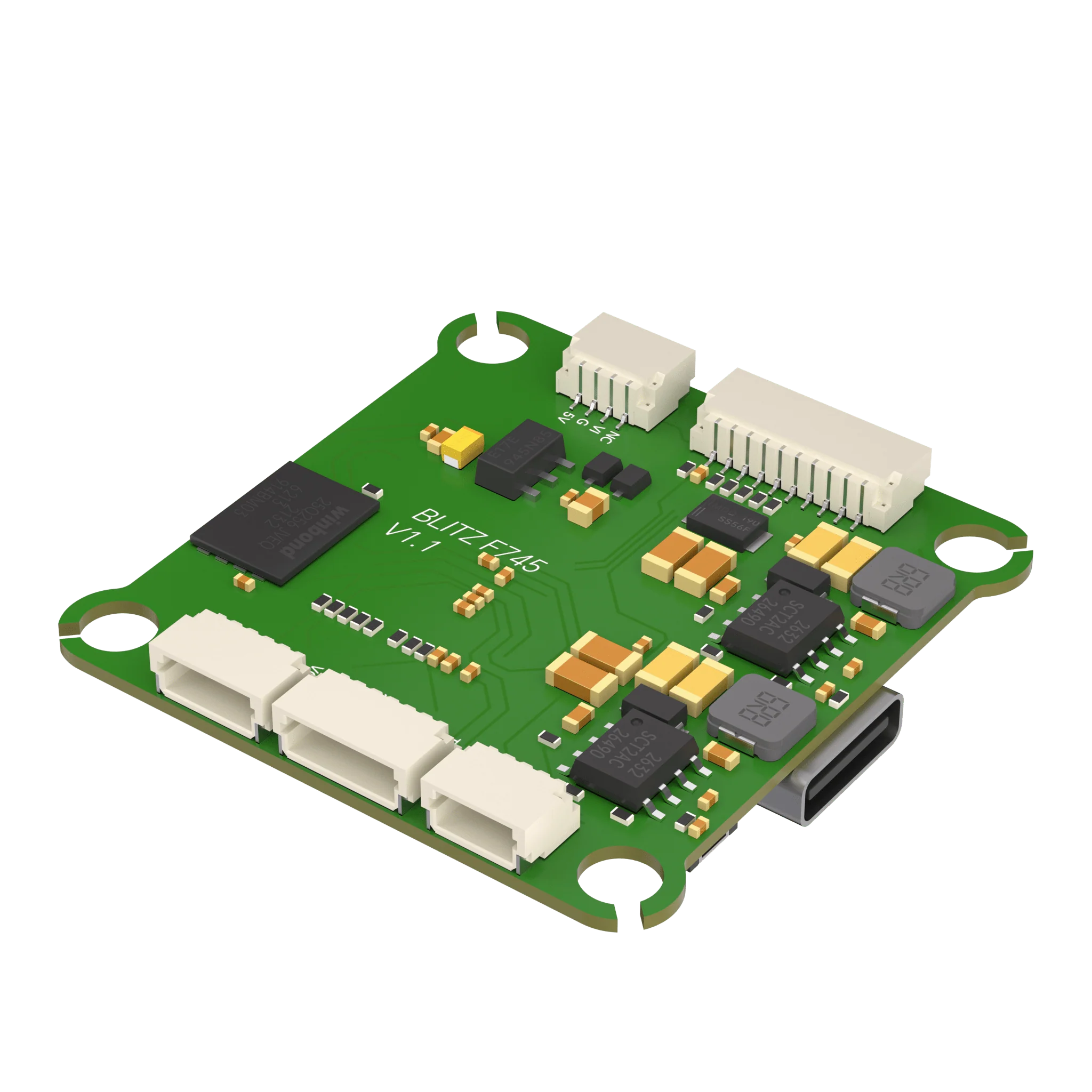

BLITZ F745 Flugcontroller

Unser neuester BLITZ FC, verwendet in unseren iFlight BNFs. Ultra schneller F7 MCU mit 30,5x30,5 Befestigungsmuster. Die perfekte Ergänzung für deinen neuen Frame. Verbessertes Schaltungsdesign, bessere Komponenten und geringeres elektrisches Rauschen! DJI HD VTX-Anschluss (Plug-and-Play / Kein Löten erforderlich), FC-Anzeige-LEDs für visuelles Debugging, mit LC-Filter.



Eigenschaften:

Verbessertes Schaltungsdesign, bessere Komponenten und geringeres elektrisches Rauschen!

DJI HD VTX-Anschluss (Plug-and-Play / Kein Löten erforderlich)

FC-Anzeige-LEDs für visuelles Debugging

Unterstützt Betaflight, INAV, Ardupilot Firmware



FC-Spezifikationen:

MCU: STM32F745

Gyro: ICM42688

Barometer: DPS310

OSD-Chip: AT7456E

Flash: 32MB (Blackbox-Flash)

UARTS: 6

Smartaudio / IRC Tramp VTX-Protokoll unterstützt

LED-Controller: Ja

Beeper-Pad: Ja

Montagemuster: 30,5*30,5mm

Abmessungen: 36,5*35 mm

Gewicht: 7,8g

BEC: 5V 2,5A / 9V 2A

BF Firmware Ziel: IFLIGHT_BLITZ_F7_AIO

Ardupilot-Firmware：arduplane_with_bl



Verdrahtungsvorschläge:

UART 1 für VTX HD / Analog

UART 2 für einen Empfänger

UART 3/4/5 für GPS oder andere Sensoren, die einen seriellen Anschluss benötigen

UART 6 für ESC-Telemetrie



Packliste:

1 x BLITZ F745 Flight Controller



Schaltplan:

https://drive.google.com/drive/u/1/folders/17Uf67I6ER_z-otviR0I7tSqO31W7S553



Hinweis:

Bitte verwenden Sie unsere GoogleDrive-Datenbank, um die Ardupilot-Firmware des FC herunterzuladen：

https://drive.google.com/drive/folders/1r3MNTBNYSzGeRXQg45j4IJVoW1Xjk7Y0
