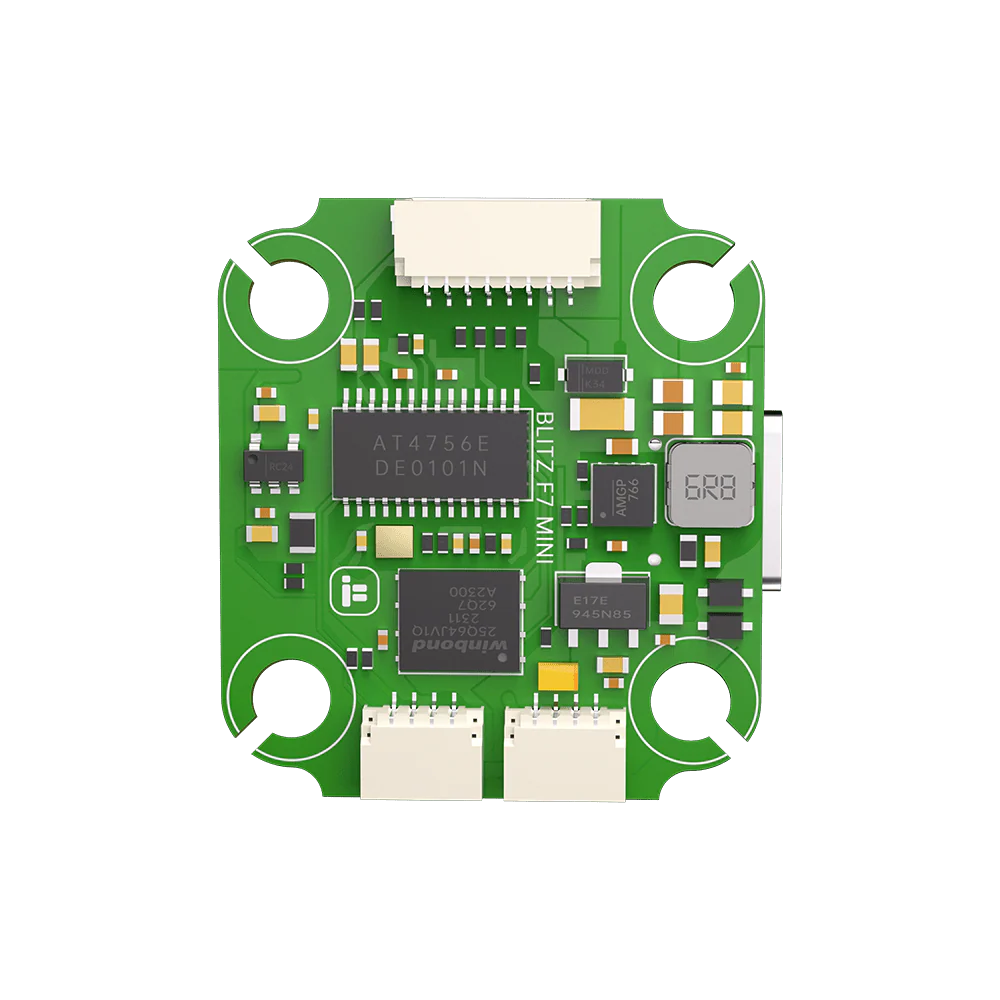

BLITZ Mini F745 Flugcontroller

Unser neuestes BLITZ Mini FC, wie in unseren iFlight BNFs verbaut. Ultraschneller F745 MCU mit 20x20-Montagepattern. Die perfekte Ergänzung für deinen neuen Frame. Verbessertes Schaltungsdesign, hochwertigere Komponenten und geringeres elektrisches Rauschen! DJI HD VTX Connector (Plug-and-Play / kein Löten erforderlich), FC-Status-LEDs zur visuellen Fehlerdiagnose.



Eigenschaften:

Verbessertes Schaltungsdesign, hochwertigere Komponenten und geringeres elektrisches Rauschen!

DJI HD VTX Connector (Plug-and-Play / kein Löten erforderlich)

FC-Status-LEDs zur visuellen Fehlerdiagnose

Unterstützt Betaflight, INAV, Ardupilot Firmware



Technische Daten:

MCU: STM32F745

Gyro: ICM42688

Barometer: DPS310

OSD-Chip: AT7456E

Flash: 16MB (Blackbox-Flash)

UARTS: 6

Smartaudio / IRC Tramp VTX-Protokoll unterstützt

LED-Controller: Ja

Beeper-Pad: Ja

Montagepattern: 20*20mm/φ4

Abmessungen: 30,5*27 mm

Gewicht: 4,8g

BEC: Ausgang 5V 2,5A Dauerstrom, 3A Spitzenstrom (15 Sekunden)

BF Firmware-Target: IFLIGHT_BLITZ_F7_AIO

Ardupilot Firmware: arduplane_with_bl



Verdrahtungsempfehlungen:

UART 1 für VTX HD / Analog

UART 2 für einen Empfänger

UART 3/4/5 für GPS oder andere Sensoren, die einen seriellen Port benötigen

UART 6 für ESC-Telemetrie

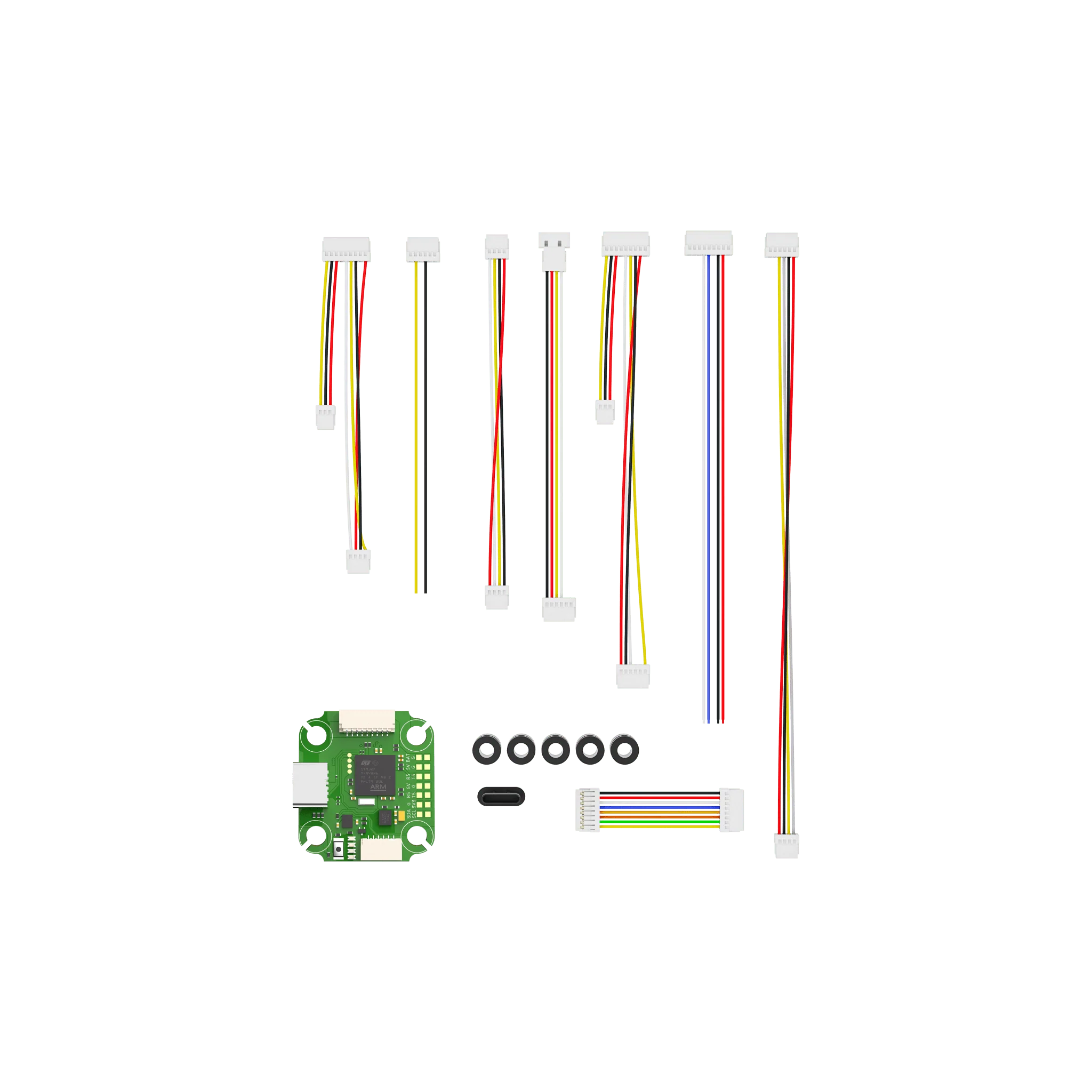

Lieferumfang:

1 x BLITZ Mini F745 Flight Controller



Verdrahtungsdiagramm:

https://drive.google.com/drive/u/1/folders/17Uf67I6ER_z-otviR0I7tSqO31W7S553



Hinweis:

Bitte nutze unsere GoogleDrive-Datenbank, um die Ardupilot-Firmware des FC herunterzuladen:

https://drive.google.com/drive/folders/1r3MNTBNYSzGeRXQg45j4IJVoW1Xjk7Y0
