BLITZ Whoop 4,9GHz 2,5W VTX

Eingebautes Mikrofon

4 Leistungsstufen bis zu 2500mW

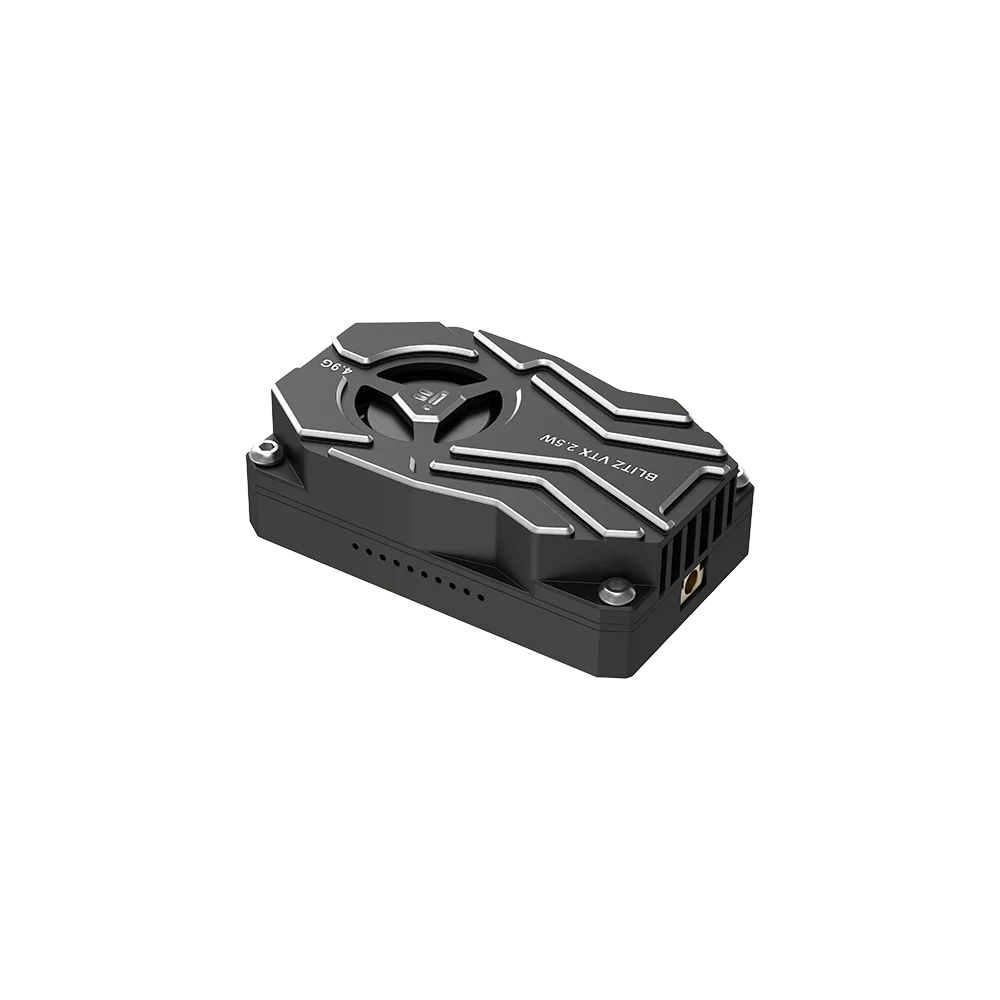

Das CNC-Kühlgehäuse bietet zusammen mit einem integrierten Kühlventilator eine doppelte Wärmeableitung



Hinweis:

VTX ist standardmäßig auf 25mW eingestellt! Leistungsstufen über 25mW erfordern eine HAM-Lizenz oder müssen von den örtlichen Behörden genehmigt werden! Bitte stellen Sie sicher, dass Sie auf legalen Frequenzen fliegen und verwenden Sie unsere vorbereiteten Betaflight VTX-Tabellen entsprechend Ihrer Region.



Spezifikationen:

Eingangsspannung: 7V～34V

Schnittstelle: MMCX

Leistungsstufen: PIT/25mW/400mW/1000mW/2500mW

Kanäle: 8

Montagemuster: 25,5x25,5mm/Φ1,6

Abmessungen: 50*30*16 mm

Leichtgewicht: 32g

VTX-Telemetrie: Keine

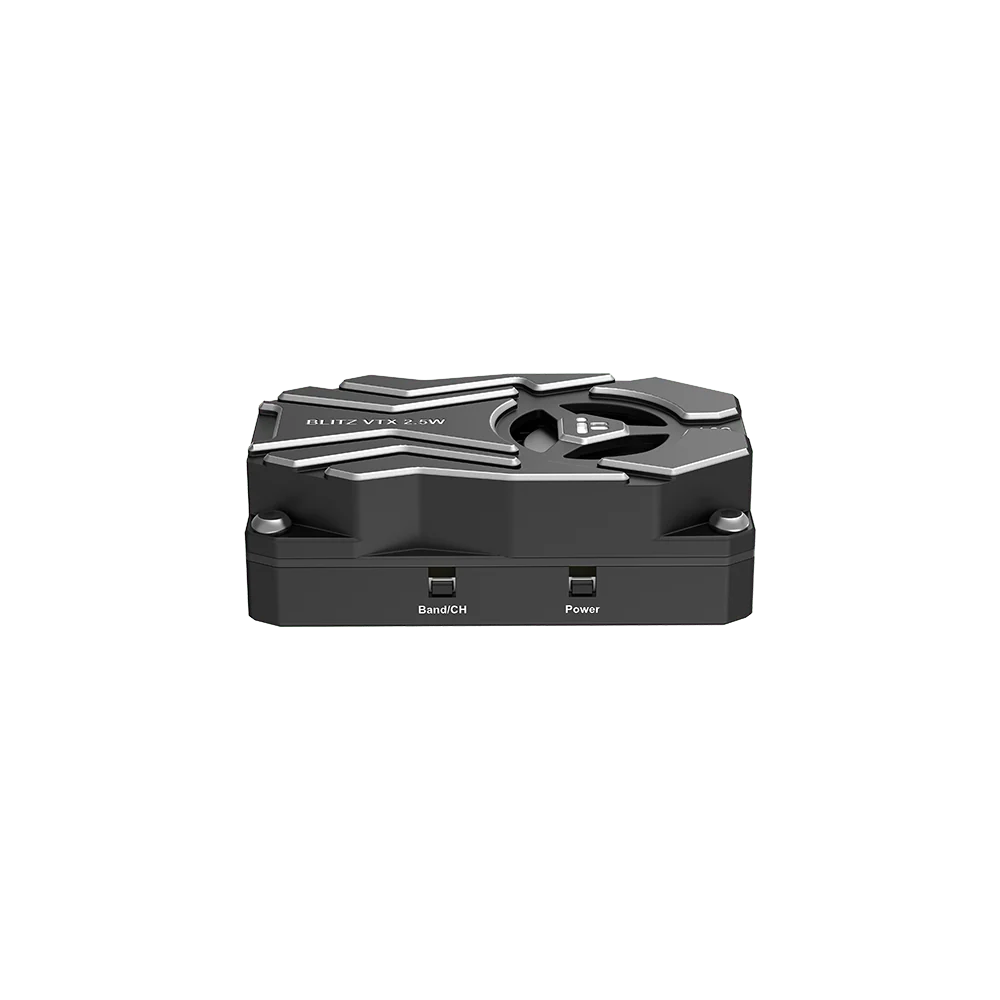

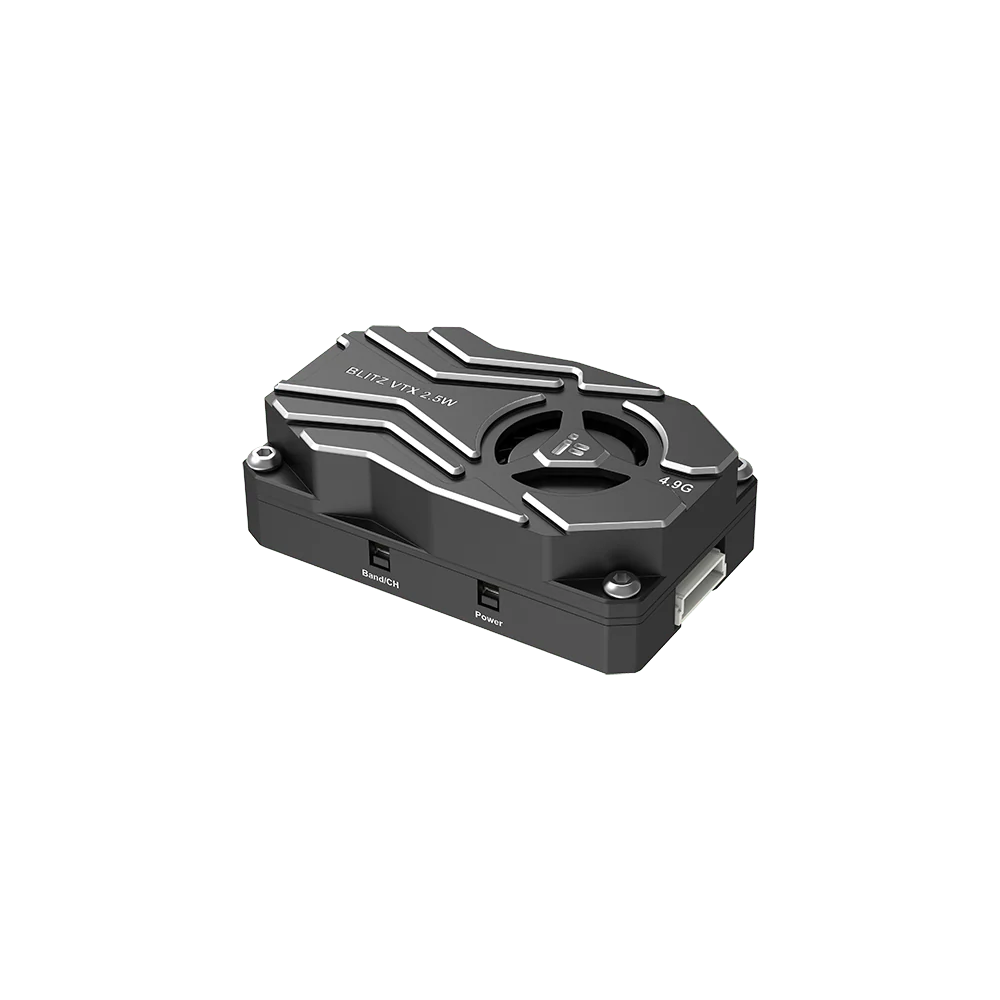

LED-Anzeige und Funktionstaste:

Ein-/Ausschalter:

2 Sekunden drücken und halten: PIT-Modus ein- oder ausschalten, dauerhaft grünes Licht zeigt den Eintritt in den PIT-Modus an

Kurz drücken: Grünes Licht (Ausgangsleistung): Die Anzahl der LED-Blitze zeigt die VTX-Ausgangsleistung an. Kurz drücken, um die Ausgangsleistung zu ändern. 1 Blitz=25mW, 2 Blitze=400mW, 3 Blitze=1000mW, 4 Blitze=2500mW.

Band- und Kanal-Taste

Kurz drücken: Blau (CH): Die Anzahl der LED-Blitze zeigt den Kanal 1 bis 8 an. Kurz drücken, um den Kanal zu wechseln.



Anschlüsse:

VBAT: 2-8S, 7-34V DC Plus-Eingang

GND: Minus

IRC: Keine

Video in: Videosignaleingang

Camera out: Kamera Videoausgang

5v out: 5V Spannungs-Ausgang

GND: Minus

Camera in: Kamera Videoeingang



PDF-Anleitung:

https://drive.google.com/drive/folders/1PangELyOFYp0kknmzMPgHx7xfat-Ggve



Packliste:

1 x BLITZ Whoop 4.9G 2.5W VTX



Achtung:

Bitte lesen Sie die Anleitung für die korrekte Verkabelung vor der Verwendung.

Es wird empfohlen, vor dem Einschalten der Stromversorgung sicherzustellen, dass die Antenne installiert ist, da dies die Lebensdauer des Moduls verlängern kann.

Es wird empfohlen, vor dem Einschalten der Stromversorgung den korrekten Spannungsbereich sowie die richtige Polarität von Plus und Minus sicherzustellen, um ein Durchbrennen der Komponenten zu vermeiden.

Bitte lassen Sie beim Einbau des VTX genügend Platz, um eine Luftzirkulation um das Modul zur Wärmeableitung zu gewährleisten. Andernfalls aktiviert das Modul den Überhitzungsschutz und die Leistungsübertragung wird reduziert oder sogar abgeschaltet.
