BLITZ Wing H743 Combo Set

Unser hochwertiger Flugcontroller, speziell für Fixed Wing UAV-Enthusiasten entwickelt, ist kompatibel mit Betaflight, INAV und Ardupilot. Dieser Controller ist auf die Bedürfnisse von Hobbyisten zugeschnitten, die sich für Modellflug begeistern, und bietet eine zuverlässige und effiziente Lösung für ihre Flugzeuge. Mit fortschrittlichen Funktionen und Kompatibilität mit beliebten Softwareplattformen bietet unser Flugcontroller ein überragendes Flugerlebnis für Enthusiasten, die ihre Fixed Wing UAVs auf die nächste Stufe heben möchten.



FC Funktionen

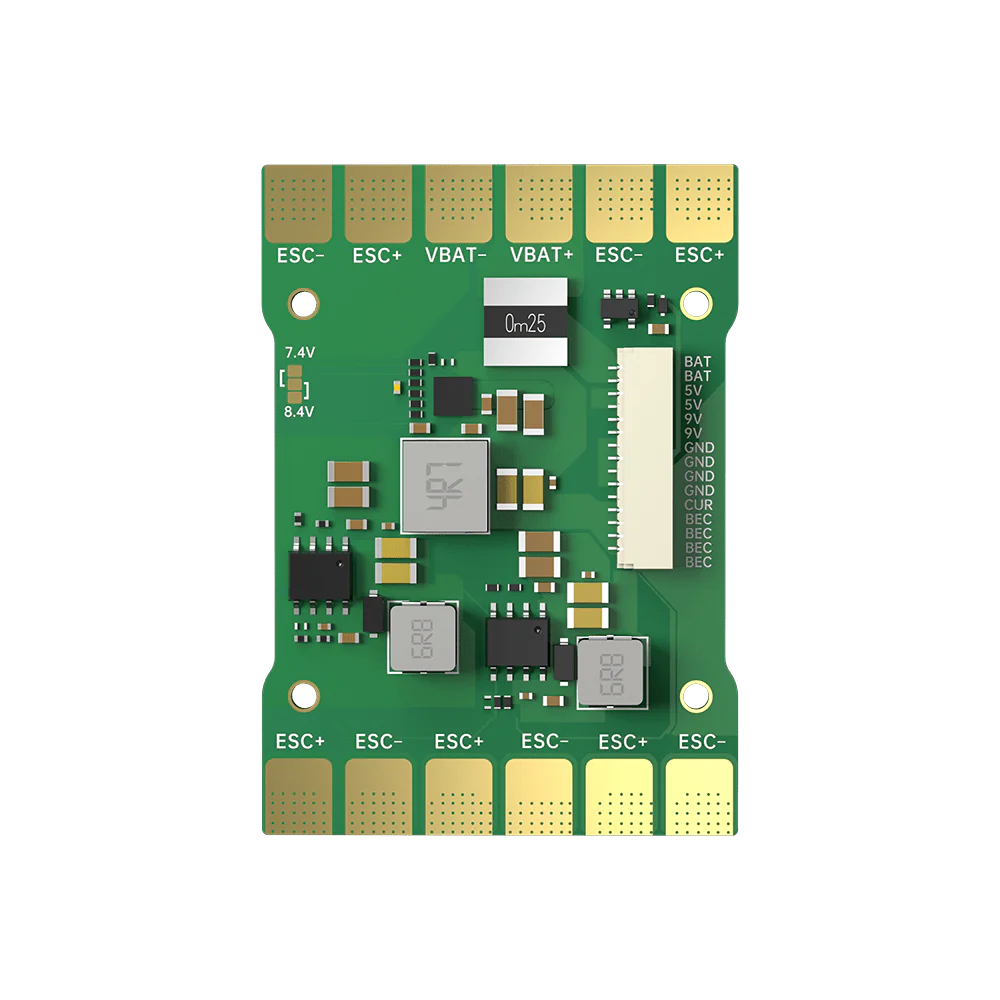

Bis zu 5 Gruppen von ESC-Stromversorgungs-Lötpads

Ausgestattet mit dualer analoger Kameraeingangsfunktion, die per Fernsteuerung umgeschaltet werden kann

Unabhängige 6A Servo-Stromversorgung BEC, die leistungsstarken Schutz für Servos bietet, kompatibel mit Servos unterschiedlicher Spannungen.

Verwendet STM32H743 Haupt-MCU, bietet leistungsstarke Verarbeitungsleistung und Funktionsunterstützung.

Onboard SD-Kartensteckplatz, bietet großen Speicherplatz für Datenaufzeichnung.

Design mit reservierten Lötpads

Onboard Strommesser, Echtzeitüberwachung des Flugstroms.

Unterstützt externen Luftgeschwindigkeitssensor für genauere Daten.

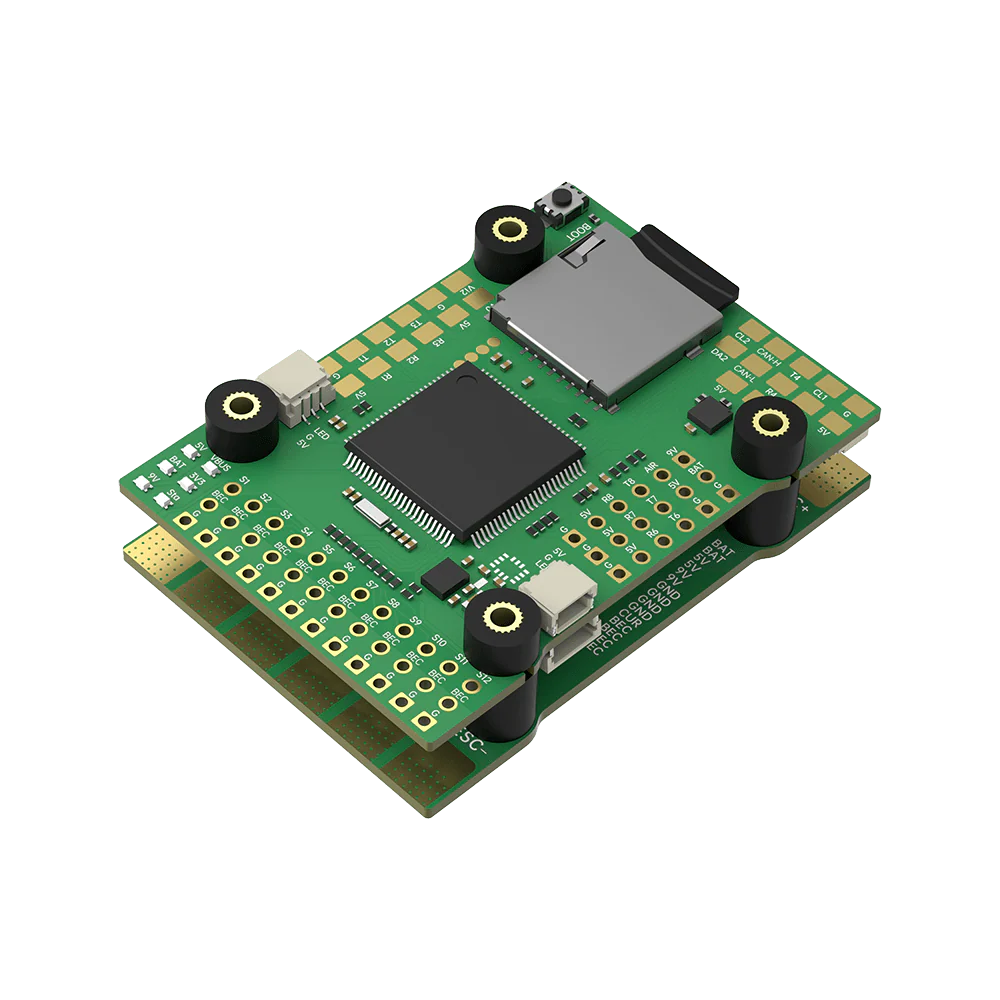

FC Spezifikationen

MCU: STM32H743

Gyro: ICM42688P

Baro: DPS310

OSD: AT7456E

BlackBox: MicroSD-Karte

UARTS: 8

I2C seriell: SDA / SLA Pads

Smartaudio / IRC Tramp VTX-Protokoll unterstützt

WS2812ledStrip: Ja

Beeper-Pad: Ja

Umschaltbare duale Kameraeingänge

Umschaltbare 5V/7.4V/8.4V Ausgänge

7-36V DC IN (2-8S)

Montagemuster: 30,5*30,5mm/φ4

Abmessungen: 36,9*52mm

Gewicht: 35g

BF Firmware Ziel: IFLIGHT_BLITZ_Wing_H743

INAV Firmware: IFLIGHT_BLITZ_Wing_H743

Ardupilot Firmware: BlitzWingH743

BEC: 5V 2,5A / 9V 2,5A / 5-8,4V 6A

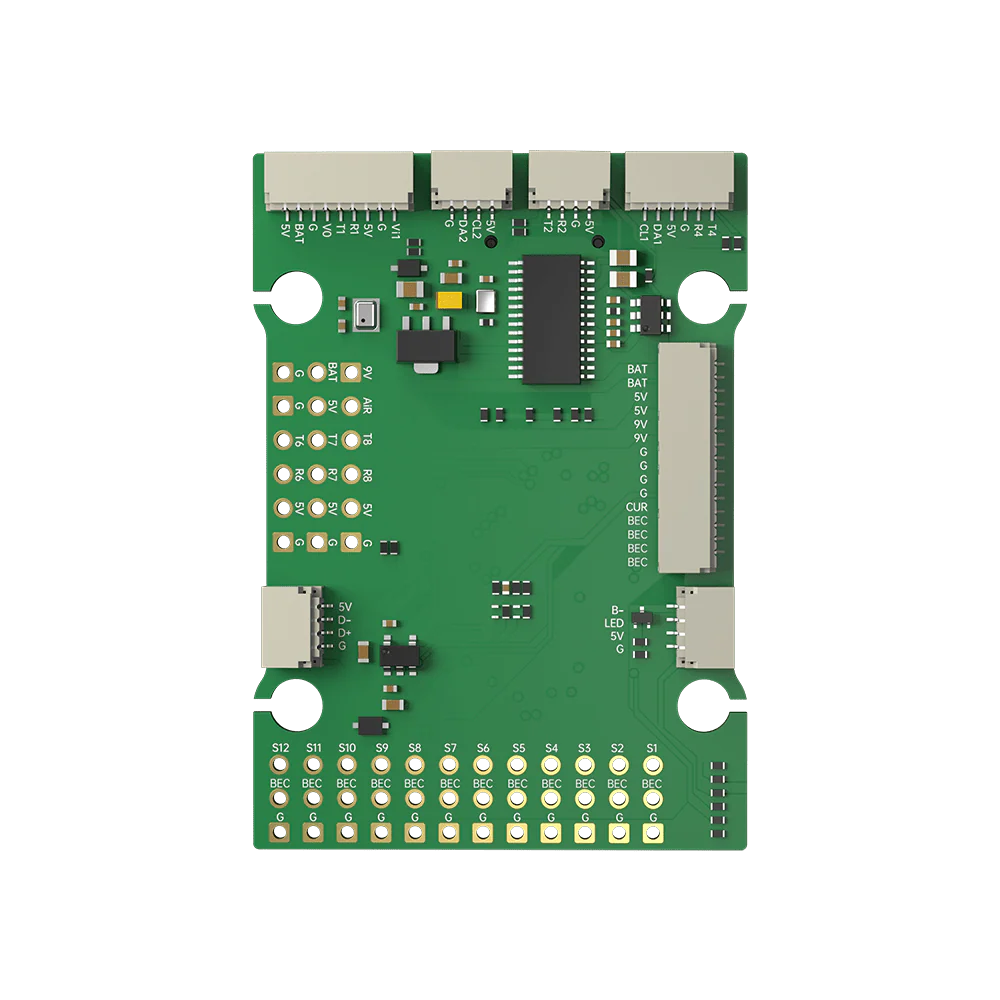

FC Verkabelungsvorschläge

UART1 für VTX HD/Analog

UART2 für Empfänger

UART4 für GPS

UART2、UART5、UART6、UART7 frei verfügbar

5V 3A BEC für FC

9V 3A BEC für VTX

5-8,4V 6A BEC für Servo



ESC Beschreibung

BLITZ E80 BLHeli Dshot600 Single ESC wurde entwickelt, um Ihren Motoren sanfte Leistung mit großer Stabilität und Haltbarkeit zu bieten. Die 32bit 48mHz G071 MCU und 11 Stück TDK MLCC mit insgesamt 240UF Low ESR Kondensatoren sorgen für schnellere Reaktionsgeschwindigkeit und ein sanfteres Flugerlebnis.



ESC Highlights

2-8S Eingang (max. 8S)

80A 8-lagige 4OZ Kupfer-Leiterplatte, bessere Betriebslastkapazität;

11 Stück TDK MLCC mit insgesamt 420UF Low ESR Kondensatoren, geringere Welligkeit und stabiler;

Top-Qualität NTMFS5C430NL MOSFET, stabil und zuverlässig;

1 * 3528 LED für Power-On-Anzeige;

Rationales Layout, große Lötpads, Senkungen und halbkreisförmige Öffnungen ermöglichen, dass jede Schicht nach dem Einschalten mit Strom versorgt wird.

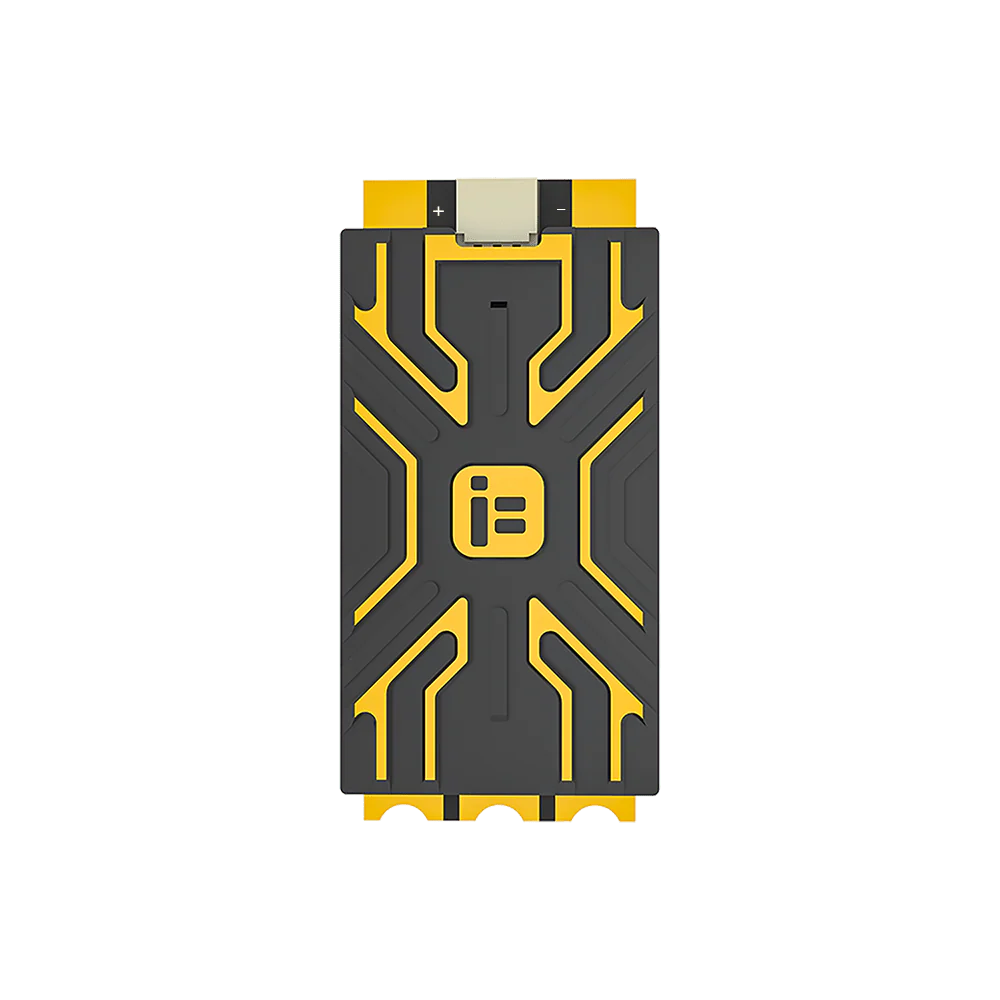

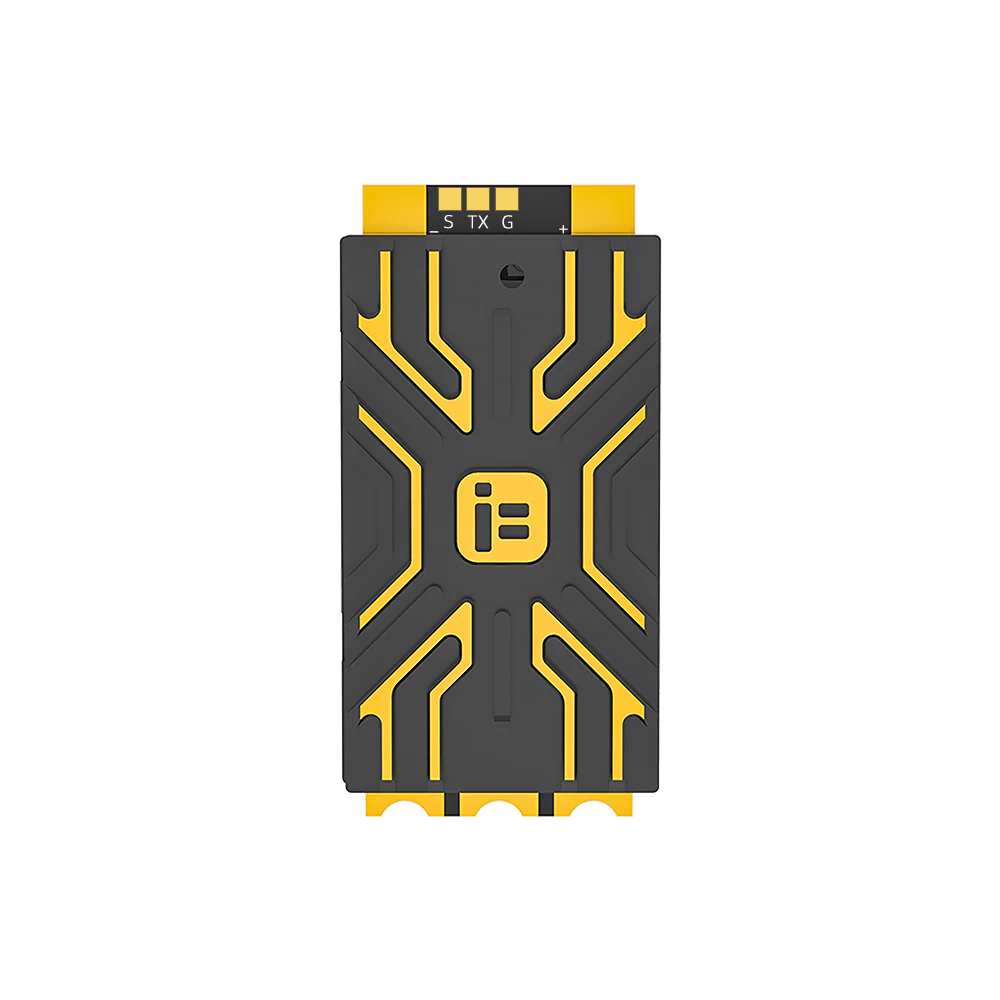

ESC Spezifikationen

Produktname: BLITZ E80 Single ESC

Eingangsspannung: 2-8S

Max. Dauerstrom: 80A

Max. Spitzenstrom: 100A

MCU: G071

BEC: Nein

Firmware: BLHeli32

Stromsensor: Ja

Telemetry: Unterstützt

Ziel: IFLIGHT_BLITZ_G2

Abmessungen: L40 x B17 x H10mm

Gewicht: 14,5g(±2)

Protokoll: DShot DShot150/300/600/MultiShot/OneShot PWM Treiber



ESC Unterstützung

Stromsensor

Telemetry-Ausgang

Motor-Timing

Bremse beim Stop

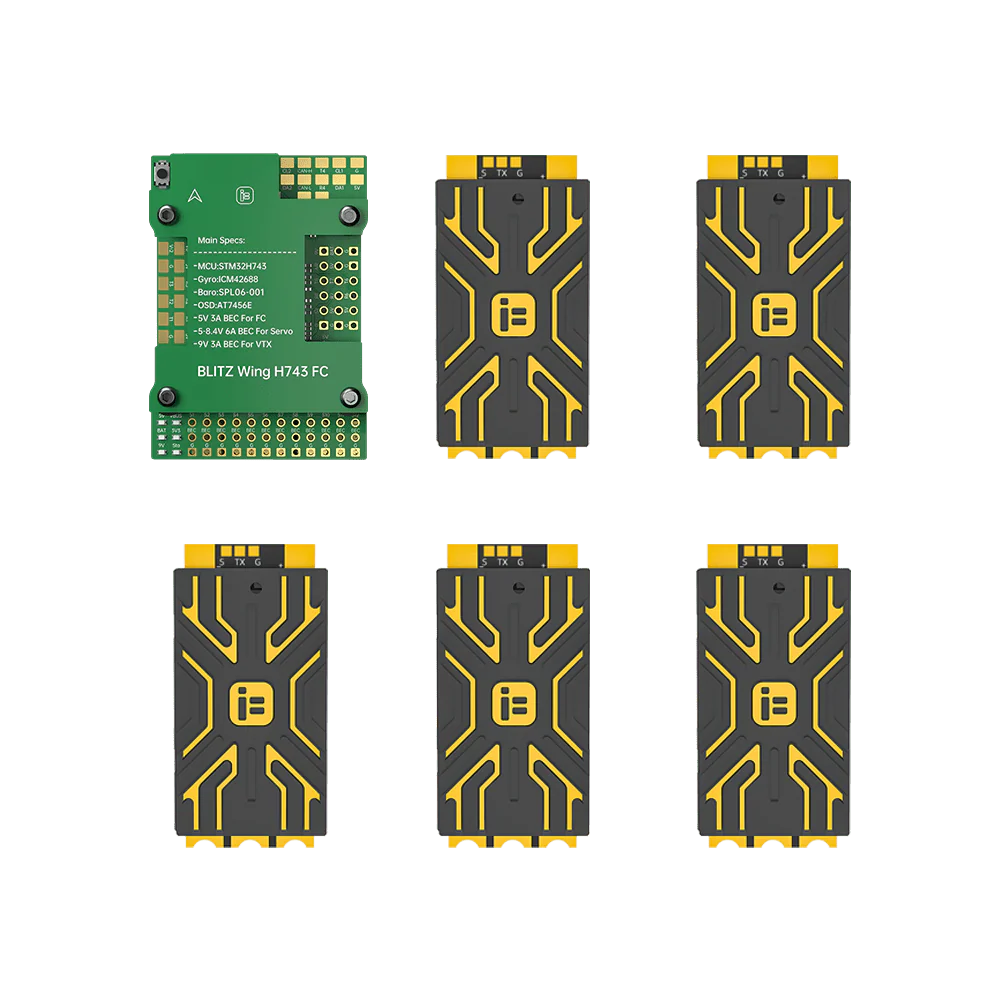

Lieferumfang

1 x BLITZ Wing H743 Flugcontroller

1 x Silikon-Tüllen

1 x BLITZ E80 Single ESC - Mit CNC

1 x Stromkabel & ESC-Signalkabel
