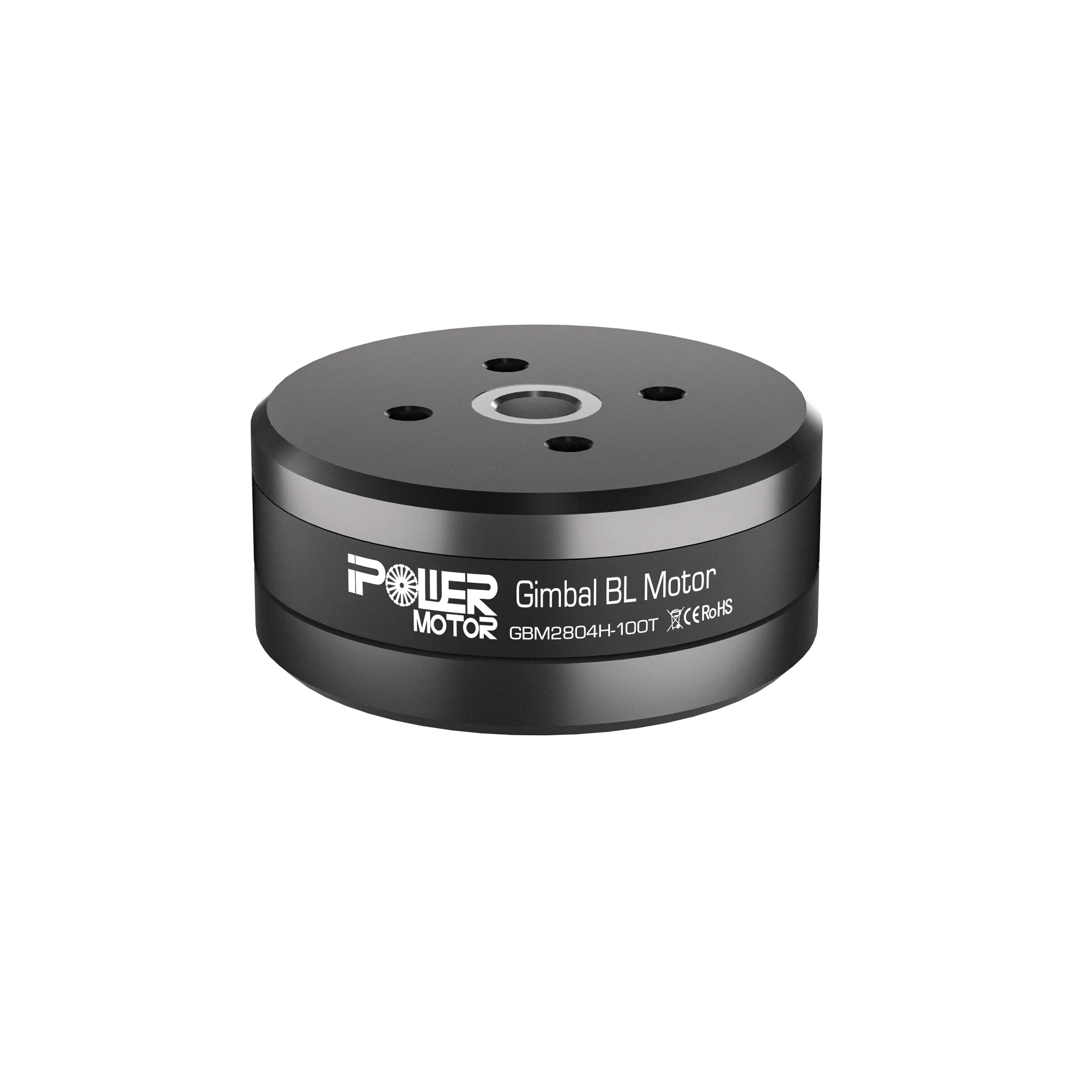

GBM2804H-100T Gimbal-Motor

Der GBM2804H-100T Motor von iPower Motors ist der ultimative bürstenlose Gimbal-Motor für GoPro-Kameras. Dieser Motor wurde für kleine Multikopter-Plattformen entwickelt, die GoPro-Equipment heben möchten – 0,35 kg/cm Drehmoment. Das Prinzip der Kamerastabilisierung mit bürstenlosen Direktantriebsmotoren: Ein Gimbal auf Basis von BLDC-Motoren funktioniert im Grunde sehr ähnlich wie ein herkömmlicher Gimbal mit Hobby-Servos.



Modell: GBM2804H-100T

Motordurchmesser außen: Ф35±0,05 mm

Konfiguration: 12N/14P

Motorhöhe: 15±0,2 mm (inklusive Encoder-Gehäuse)

Hohlwelle (Außendurchmesser): Ф7-0,008/-0,012 mm

Hohlwelle (Innendurchmesser): Ф5+0,05/+0 mm

Kabellänge: 300±3 mm

Kabel AWG: #28

Motorgewicht: 39±0,2 g

Kabelstecker: N/A

Leerlaufstrom: 0,07±0,05 A

Leerlaufspannung: 10 V

Leerlaufdrehzahl: 1468~1622 U/min

Laststrom: 0,8 A

Lastspannung: 10 V

Lastdrehmoment (g·cm): 250-350

Motor-Innenwiderstand: 10Ω±5% (Widerstand variiert mit der Temperatur)

Hochspannungstest: DC500V 1mA @2 Sek.

Rundlauf Rotor-Gehäuse: ≤0,1 mm

Drehrichtung (Wellenverlängerung): im Uhrzeigersinn

Hoch-/Niedrigtemperaturtest:

Hohe Temperatur: 100 Stunden bei 60℃ lagern, danach funktioniert der Motor nach 24 Stunden bei Raumtemperatur wieder normal

Niedrige Temperatur: 100 Stunden bei -20℃ lagern, danach funktioniert der Motor nach 24 Stunden bei Raumtemperatur wieder normal

Maximale Leistung: ≤25 W

Betriebsstrom: 2-3S

Betriebstemperatur: -20~60℃; 10~90% RH



1 x GBM2804H-100T
