iPower GM5208-12 Encoder Kombi-Set

Präzise Steuerung durch fortschrittliche Encoder-Technologie

Der mit AS5048A-Encoder ausgestattete bürstenlose Gimbal-Motor bietet überlegene Präzision und sanfte Bewegungen für professionelle 3-Achsen-Stabilisierungssysteme.
Encoder sind hochpräzise Magnetsensoren, die in jeden Motor integriert sind und es dem Gimbal ermöglichen, die Motorposition in Echtzeit zu verfolgen. Dies führt zu größerer Stabilität, schnellerer Drehmomentreaktion und bis zu 5× längerer Betriebszeit im Vergleich zu Standard-Gimbals ohne Encoder.

Die Kombination aus aktiver motorgetriebener Stabilisierung und passivem Trägheitsausgleich sorgt für ultra-sanfte Leistung, verbesserte Genauigkeit und optimierte Steuerung sowohl für Luft- als auch Handkameraplattformen.



Hauptmerkmale

Vereinfachte Gimbal-Einstellung – minimale Kalibrierung erforderlich

Bis zu 5× längere Laufzeit im Vergleich zu Systemen ohne Encoder

Duale IMUs für höhere Stabilisationspräzision

Sofortige Drehmomentsteigerung für anspruchsvolle Bewegungswinkel

Integrierter AS5048A-Encoder-Chip für präzises Echtzeit-Feedback

Energieeffizientes bürstenloses Design für stabile und konsistente Leistung



Modell: GM5208

Motor Außendurchmesser: Ф63±0,05mm

Konfiguration: 12N/14P

Motorhöhe: 30,7±0,2mm (Inklusive Encoder-Gehäuse)

Hohlwelle (OD): Ф15-0,008/-0,012 mm

Hohlwelle (ID): Ф12+0,05/0 mm

Kabellänge: 610±3mm

Kabel AWG: #24

Motorgewicht: 209±0,5g

Kabelstecker: 2,5mm Dupont-Stecker

Leerlaufstrom: 0,09±0,1 A

Leerlaufspannung: 20V

Leerlaufdrehzahl: 456~504 U/min

Laststrom: 1A

Lastspannung: 20V

Lastdrehmoment (g): 1800-2500

Motorinnenwiderstand: 15,2Ω±5% (Widerstand variiert mit der Temperatur)

Hochspannungstest: DC500V 10mA @1 Sek.

Lagerspiel des Rotorgehäuses: ≤0,1 mm

Lenkung (Achsausdehnung): im Uhrzeigersinn

Hoch-niedrig Temperaturtest:

Hohe Temperatur: 100 Stunden bei 60℃ lagern, und der Motor kann nach 24 Stunden bei Raumtemperatur normal arbeiten

Niedrige Temperatur: 100 Stunden bei -20℃ lagern, und der Motor kann nach 24 Stunden bei Raumtemperatur normal arbeiten

Maximale Leistung: ≤40W

Betriebsspannung: 3-5S

Arbeitstemperatur: -20~60℃;10~90%LF



Kompatible Schleifringe

iPower Gimbal Motor Schleifring - Außendurchmesser 7,9 mm

iPower Hochstrom Gimbal Metall-Schleifring - OD12.5mm



3 x GM5208-12 Gimbal-Motor mit AS5048A Encoder & Magnet

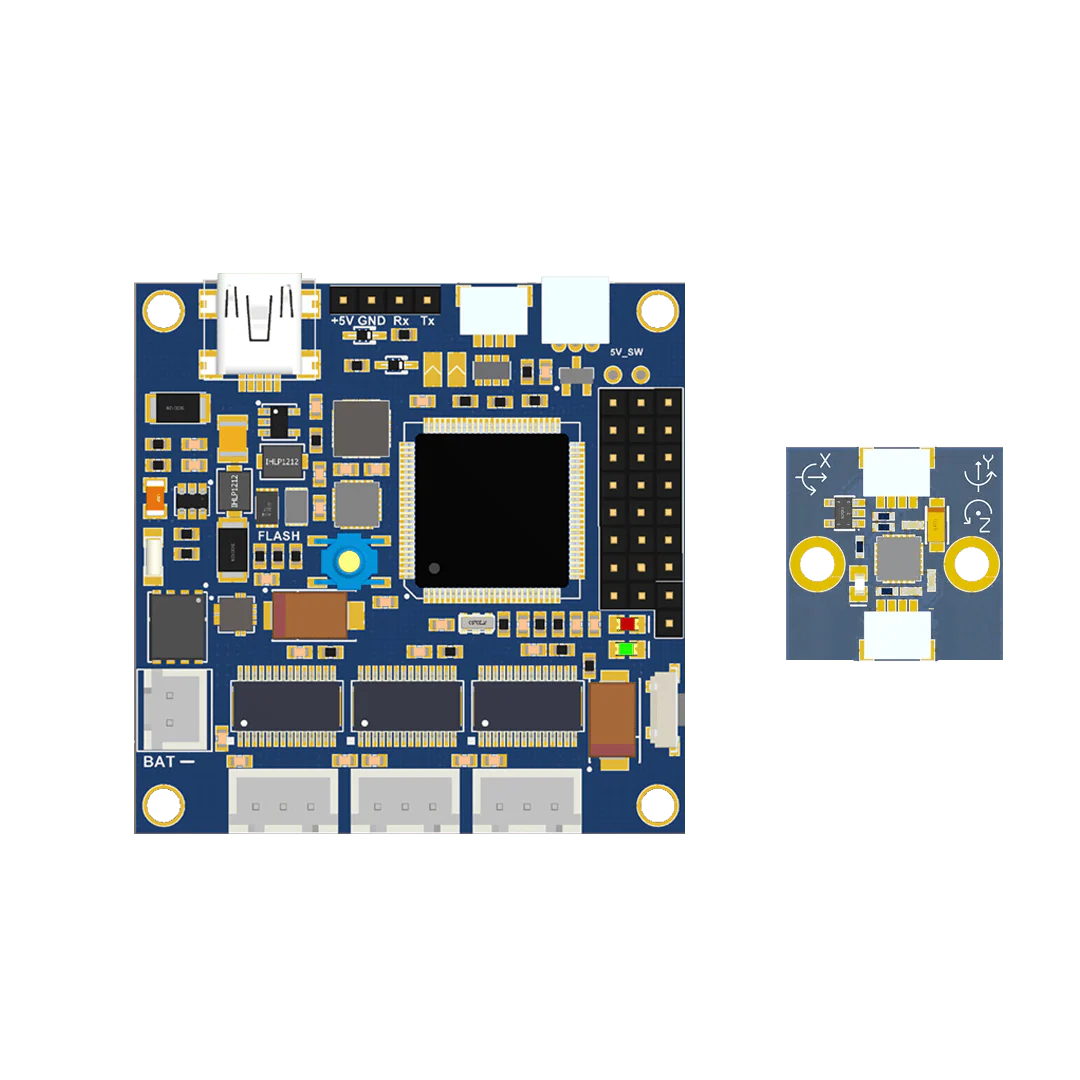

1 x Alexmos 32BIT BGC Board Encoder Version ohne Aluminiumsgehäuse

1 x Verbindungskabelsatz
