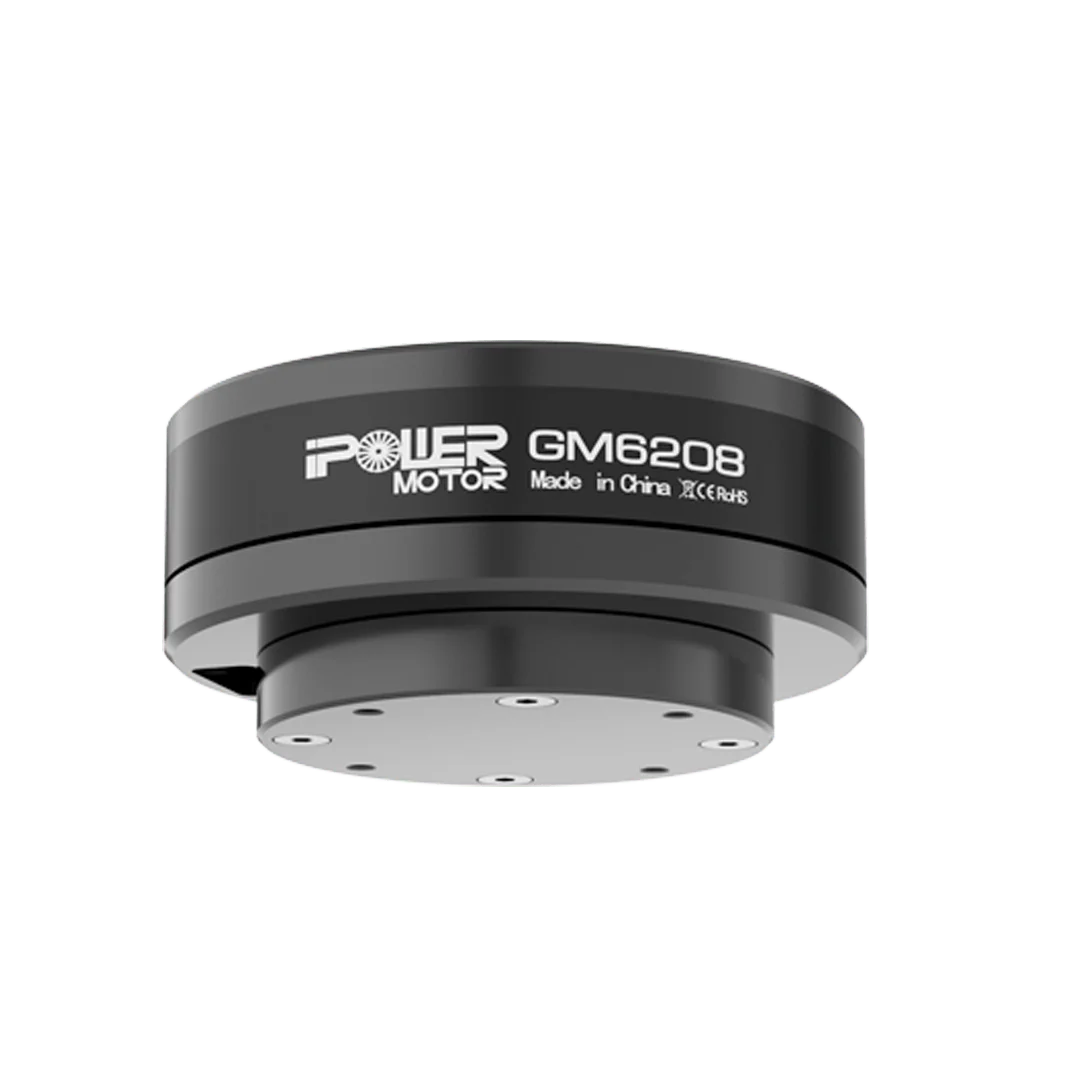

iPower GM6208-150T Encoder Kombi-Set

Präzision und Effizienz für professionelle Gimbal-Systeme

Das iPower GM6208-150T Brushless Gimbal Motor Combo ist für mittel- bis schwergewichtige Kamerastabilisierungssysteme entwickelt, die außergewöhnliche Genauigkeit, sanfte Bewegungen und effiziente Leistung verlangen.
Ausgestattet mit dem AS5048A Encoder liefert jeder bürstenlose Motor Echtzeit-Positionsrückmeldung für präzise Stabilisierung, verbesserte Steuerungsreaktion und deutlich erhöhte Energieeffizienz – mit bis zu 5× längerer Betriebszeit im Vergleich zu Systemen ohne Encoder.



Wie Encoder-Technologie funktioniert

Encoder sind hochauflösende Magnetsensoren, die in jeden bürstenlosen Motor des Gimbals integriert sind.
Sie verfolgen kontinuierlich die Drehung und Position des Motors, sodass der Controller Bewegungen sofort korrigieren und Ihre Kamera perfekt ausbalanciert und stabil halten kann.

Das 3-Achsen-Stabilisierungssystem kombiniert:

• Passive Stabilisierung, die Trägheit nutzt, um das Gleichgewicht auf den Pan-, Tilt- und Roll-Achsen zu halten.
• Aktive Stabilisierung, die auf fortschrittlichen Sensoren (IMUs und Encodern) basiert, um Bewegungen zu messen und unerwünschte Verschiebungen durch Motor-Feedback-Steuerung auszugleichen.
• Dieser hybride Ansatz liefert ultra-glatte, ruckelfreie Aufnahmen mit schnellerer Reaktion und verbesserter Drehmomentgenauigkeit.



Hauptmerkmale

Einfache Gimbal-Abstimmung mit minimalem Kalibrierungsaufwand

Energieeffizient – bis zu 5× längere Laufzeit als Systeme ohne Encoder

Duale IMU-Sensoren für verbesserte Stabilität und Kontrolle

Sofortige Drehmomentreaktion für sanfte und präzise Bewegungen

Integrierter AS5048A Encoder-Chip für Echtzeit-Positionsrückmeldung

Robuste und leichte bürstenlose Motorbauweise



Spezifikationen

Modell: GM6208

Motor Außendurchmesser: Ф69,5±0,05mm

Konfiguration: 24N/28P

Motorhöhe: 32±0,2mm (inklusive Encoder-Gehäuse)

Hohlwelle (OD): Ф25-0,01/-0,015 mm

Hohlwelle (ID): Ф22+0,05/+0 mm

Kabellänge: 610±3mm

Kabel AWG: #24

Motorgewicht: 265±0,5g

Kabelstecker: 2,5mm Dupont-Stecker

Leerlaufstrom: 0,08±0,1 A

Leerlaufspannung: 20 V

Leerlaufdrehzahl: 209~231 U/min

Laststrom: 1,2 A

Lastspannung: 20 V

Lastdrehmoment(g): 2600-3600

Motor-Innenwiderstand: 32Ω±5% (Widerstand variiert mit der Temperatur)

Hochspannungstest: DC500V 1mA @2sec

Lagerspiel des Rotorgehäuses: ≤0,1 mm

Lenkung (Achsausdehnung): im Uhrzeigersinn

Hoch-niedrig Temperaturtest:

Hohe Temperatur: 100 Stunden bei 60℃ lagern, und der Motor kann nach 24 Stunden bei Raumtemperatur normal arbeiten

Niedrige Temperatur: 100 Stunden bei -20℃ lagern, und der Motor kann nach 24 Stunden bei Raumtemperatur normal arbeiten

Maximale Leistung: ≤25W

Arbeitsstrom: 3-5S

Arbeitstemperatur: -20~60℃;10~90%LF



Kompatible Schleifringe

Derzeit nicht verfügbar



3 x GM6208 150T Gimbal-Motor mit AS5048A Encoder & Magnet

1 x Alexmos 32BIT BGC Board Encoder Version ohne Aluminiumsgehäuse

1 x Verbindungskabelsatz
