iPower GM8112-80T Encoder Kombi-Set

Präzision und Leistung für professionelle Gimbalsysteme

Das iPower GM8112-80T Encoder Combo Set ist für hochwertige 3-Achsen-Gimbalsysteme entwickelt, die außergewöhnliche Genauigkeit und sanfte Leistung verlangen.
Ausgestattet mit AS5048A Encoder-Technologie liefert dieses Combo präzises Positionsfeedback und ultra-stabile Bewegungssteuerung – ideal für SLR-Kameras, professionelle Drohnen und fortschrittliche Filmaufnahmesysteme.



Warum Encoder-Technologie wichtig ist

Encoder sind fortschrittliche Sensoren, die die Motorposition in Echtzeit messen und unvergleichliche Präzision und Kontrolle ermöglichen.
Im Vergleich zu Standard-Brushless-Gimbals bietet das GM8112-80T mit Encodersystem:

• Bis zu 5× längere Betriebszeit durch verbesserte Energieeffizienz
• Sofortige Drehmomentreaktion und schnellere Reaktion auf Bewegungen
• Überlegene Stabilität selbst bei extremen Winkeln
• Vereinfachte Einrichtung – minimale Kalibrierung erforderlich

Das System kombiniert aktive motorgetriebene Stabilisierung mit passivem Trägheitsausgleich und überwacht kontinuierlich die Bewegungen entlang der Pan-, Tilt- und Roll-Achsen.
Jeder encoder-ausgestattete Motor reagiert sofort, um dein Filmmaterial glatt, stabil und kinoreif zu halten.



Hauptmerkmale

Einfache Gimbal-Einstellung mit minimaler Kalibrierung

Energieeffizient – bis zu 5× längere Laufzeit als Standard-Gimbals

Duale IMU-Sensoren für verbesserte Stabilität

Sofortige Drehmomentreaktion ohne Totwinkel

Ausgestattet mit hochpräzisem AS5048A Encoder-Chip



Spezifikationen

Modell: GM8112

Motor Außendurchmesser: Ф89,5±0,05mm

Konfiguration: 36N/42P

Motorhöhe: 33,4±0,2mm (inkl. Encoder-Gehäuse)

Hohlwelle (OD): Ф25-0,008/-0,012 mm

Hohlwelle (ID): Ф22+0,05/+0,1 mm

Kabellänge: 610±3mm

Kabel AWG: #24

Motorgewicht: 446±1g

Kabelstecker: 2,5mm Dupont-Stecker

Leerlaufstrom: 0,3±0,1 A

Leerlaufspannung: 22V

Leerlaufdrehzahl: 380~420 U/min

Laststrom: 2A

Lastspannung: 20V

Lastdrehmoment (g): 6000-9000

Motor-Innenwiderstand: 4,2Ω±5% (Widerstand variiert mit der Temperatur)

Hochspannungstest: DC500V 1mA @2sec

Lagerspiel des Rotorgehäuses: ≤0,1 mm

Lenkung (Achsausdehnung): im Uhrzeigersinn

Hoch-niedrig Temperaturtest:

Hohe Temperatur: 100 Stunden bei 60℃ lagern, und der Motor kann nach 24 Stunden bei Raumtemperatur normal arbeiten

Niedrige Temperatur: 100 Stunden bei -20℃ lagern, und der Motor kann nach 24 Stunden bei Raumtemperatur normal arbeiten

Maximale Leistung: ≤80W

Arbeitsstrom: 3-5S

Arbeitstemperatur: -20~60℃;10~90%LF



Kompatible Schleifringe

iPower Gimbal Motor Schleifring - Außendurchmesser 7,9 mm

iPower Hochstrom Gimbal Metall-Schleifring - OD12.5mm



3 x GM8112 Gimbal-Motor mit AS5048A Encoder & Magnet

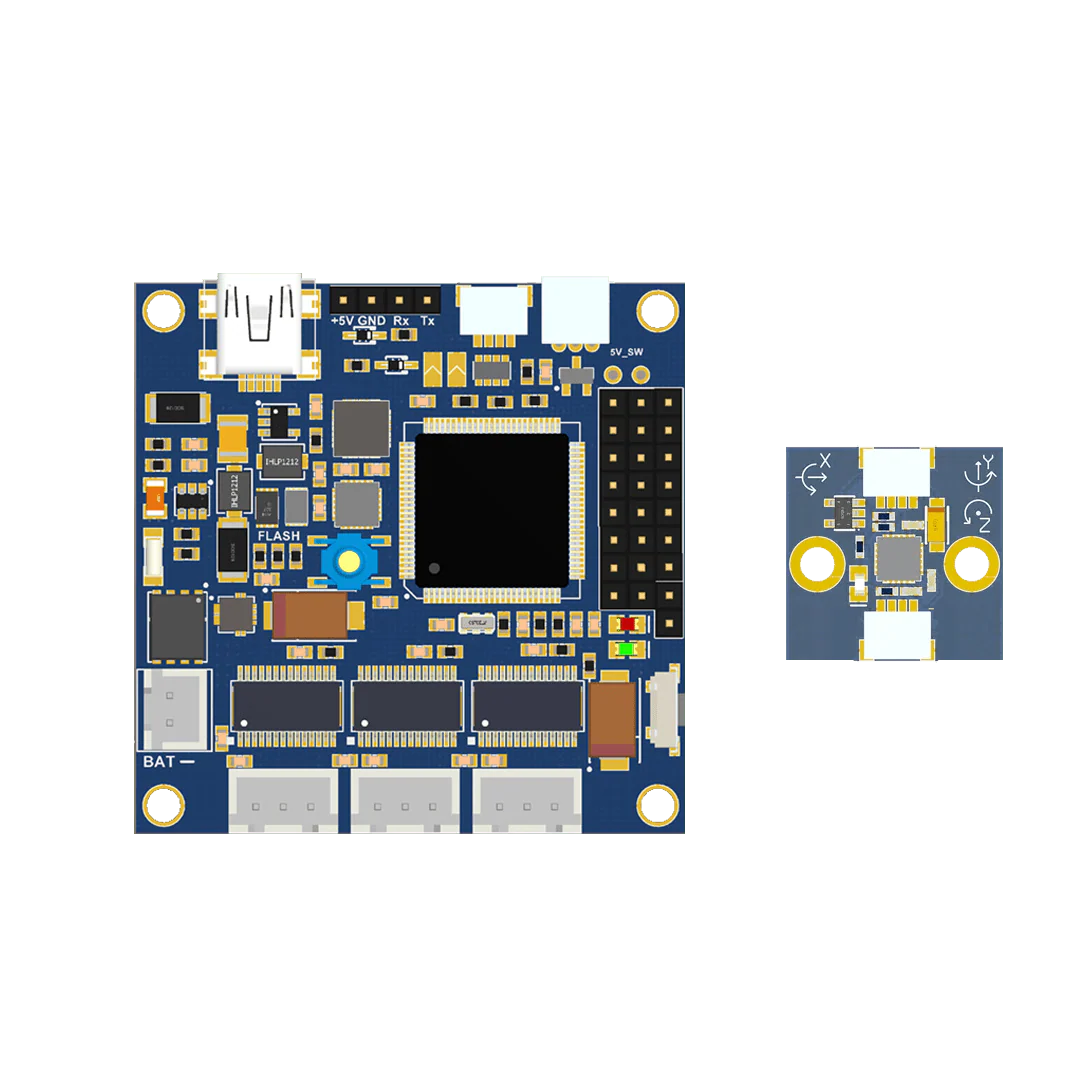

1 x Alexmos 32BIT BGC Board Encoder Version ohne Aluminiumsgehäuse

1 x Verbindungskabelsatz
